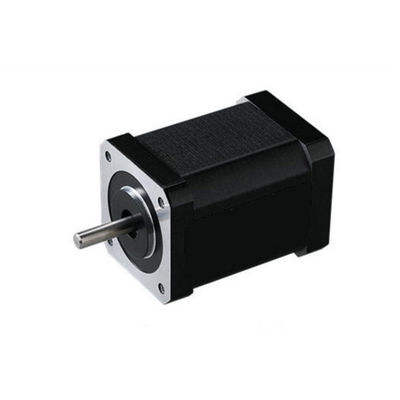

Name: Czujnik Halla 500VDC 42mm Bezszczotkowy silnik prądu stałego 4000 obr./min 24 V.
Brand: Changzhou Bextreme Shell Motor Technology Co.,Ltd
SKU: OWM42BLS01 (02, 03, 04)
Availability: InStock

MOQ:	5 szt
Cena £:	Zbywalny
standardowe opakowanie:	kartony + pianki opakowaniowe
Okres dostawy:	3-4 tygodnie
metoda płatności:	T / T, L / C
Wydajność dostaw:	5000 sztuk / miesiąc

Szczegóły Informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia

Chiny

Nazwa handlowa

OWO

Orzecznictwo

CE, RoHs, IS9001

Numer modelu

OWM42BLS01 (02, 03, 04)

tryb połączenia uzwojenia:

Trójkąt

Kąt dystrybucji hali:

Kąt elektryczny 120 stopni

Bicie wału:

0,025 mm

Radialna gra:

0,02 mm przy 450 g

Koniec zabaw:

0,08 mm przy 450 g

Maksymalna siła osiowa:

10 N.

Maksymalna siła promieniowa:

28N w odległości 10 mm od kołnierza

Wytrzymałość dielektryczna:

500 V DC przez jedną minutę

Rezystancja izolacji:

100MΩ min., 500VDC

Klasa izolacji:

Podkreślić:

silnik bezszczotkowy dc 4000 obr./min

bezszczotkowy silnik prądu stałego 42 mm

bldc 24 V.

Opis produktu

Bezszczotkowy silnik prądu stałego 42 mm

WSKAZANIA MODELI

OWM 42 BLS 01

OWM: OWO Motor
42: Rozmiar ramy silnika: mm
BLS: silnik bezszczotkowy

01: Seria nr

Funkcje:

Konstrukcja wielobiegunowa, stabilna praca, wysoka gęstość mocy.

◆ OGÓLNE SPECYFIKACJE

Rodzaj uzwojenia	Trójkąt
Kąt efektu Halla	Kąt elektryczny 120 stopni
Wał się skończył	0,025 mm
Gra promieniowa	0,02 mm przy 450 g
Koniec zabaw	0,08 mm przy 450 g
Maks.siła promieniowa	28N @ 10 mm od kołnierza
Maks.siła osiowa	10N
Klasa izolacji	Klasa B.
Wytrzymałość dielektryczna	500VDC przez jedną minutę
Rezystancja izolacji	100MΩ Min., 500VDC

◆ PODŁĄCZENIE ELEKTRYCZNE

Ołów nr	Kolor ołowiu	Wskaźnik ołowiu	Funkcjonować	Opis
Ołów nr	Kolor ołowiu	Wskaźnik ołowiu	Funkcjonować	Opis
1	Czerwony	UL1007 26AWG	Vcc	Napięcie zasilania dla czujników halla
2	niebieski		Hala A
3	Zielony		Hala B
4	Biały		Hala C
5	czarny		GND	Masa dla czujników halla
6	Żółty	UL1007 20AWG	Faza A
7	Czerwony		Faza B.
8	czarny		Faza C

◆ SPECYFIKACJA ELEKTRYCZNA

Model	OWM42BLS01	OWM42BLS02	OWM42BLS03	OWM42BLS04
Liczba słupów	8	8	8	8
Liczba faz	3	3	3	3
Napięcie znamionowe VDC	24	24	24	24
Prędkość znamionowa RPM	4000	4000	4000	4000
Ciągły moment utyku Nm	0,075	0,15	0,22	0.3
Nominalny moment obrotowy Nm	0,0625	0,125	0,185	0,25
Moc znamionowa W.	26	52.5	77.5	105
Szczytowy moment obrotowy Nm	0.19	0.38	0.56	0,75
Prąd szczytowy A	5.4	10.6	15.5	20
Rezystancja między liniami w omach	1.8	0.8	0.55	0,28
Indukcyjność między liniami mH	2.6	1.2	0.8	0.54
Stała momentu obrotowego Nm / A	0,035	0,0355	0,036	0,0376
Wstecz EMF V / KRPM	3,66	3.72	3.76	3,94
Bezwładność wirnika g.cm²	24	48	72	96
Długość ciała mm	41	61	81	100
Masa Kg	0.3	0,45	0.65	0.8

Wymiary:

Podanie:
1. Przemysł automatyki przemysłowej: komponenty elektroniczne, automatyczne rysunki.
2. Przemysł AGD: suszarka do włosów, kosiarka
3. Przemysł samochodowy: Filtr powietrza do samochodów inżynieryjnych
4. Przemysł przyrządów naukowych: detektor gazu kopalnianego, przyrządy do analizy jakości węgla, detektor sieci środowiskowej, precyzyjne urządzenia wbudowane w komputer.
5. Przemysł medyczny: analizator biochemiczny, analizator hematologiczny, wirówka
6. Inne: przemysł korekcji optycznej itp.
