Szczegóły Produktu:
|
| Rodzaj uzwojenia: | Trójkąt | Kąt efektu Halla: | Kąt elektryczny 120 stopni |
|---|---|---|---|
| wał się skończył: | 0,025 mm | Radialna gra: | 0,02 mm przy 450 g |
| Koniec zabaw: | 0,08 mm przy 450 g | Maksymalna siła promieniowa: | 28N @ 10 mm od kołnierza |
| Maksymalna siła osiowa: | 10 N. | Klasa izolacji: | KLASA B. |
| Wytrzymałość dielektryczna: | 500 V DC przez jedną minutę | Rezystancja izolacji: | 100MΩ Min., 500VDC |
| High Light: | Silnik bezszczotkowy 24 V,silnik bezszczotkowy 3-fazowy,silnik bldc o wysokim momencie obrotowym |
||

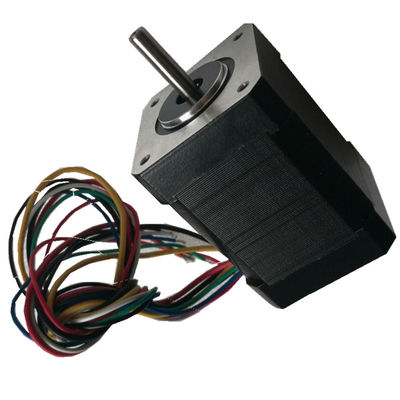

Bezszczotkowy silnik prądu stałego z kołnierzem kwadratowym 42 mm
Funkcje:
Konstrukcja wielobiegunowa, stabilna praca, wysoka gęstość mocy
Podanie:
Przemysł automatyki przemysłowej: komponenty elektroniczne, drzwi automatyczne
Przemysł samochodowy: Inżynieria samochodowego filtra powietrza
Przemysł AGD: suszarka do włosów, kosiarka
Branża medyczna: analizator biochemiczny, analizator hematologiczny, wirówka
Przemysł instrumentów naukowych: detektor gazu kopalnianego, instrumenty analityczne jakości węgla, detektor środowiska, precyzyjne komputerowe urządzenia wbudowane
Inne: przemysł korekcji optycznej itp.
◆ OGÓLNE SPECYFIKACJE
| Rodzaj uzwojenia | Trójkąt | |
| Kąt efektu Halla | Kąt elektryczny 120 stopni | |
| Wał się skończył | 0,025 mm | |
| Gra promieniowa | 0,02 mm przy 450 g | |
| Koniec zabaw | 0,08 mm przy 450 g | |
| Maks.siła promieniowa | 28N @ 10 mm od kołnierza | |
| Maks.siła osiowa | 10N | |
| Klasa izolacji | Klasa B. | |
| Wytrzymałość dielektryczna | 500VDC przez jedną minutę | |
| Rezystancja izolacji | 100MΩ Min., 500VDC | |
◆ PODŁĄCZENIE ELEKTRYCZNE
| Ołów nr | Kolor ołowiu | Wskaźnik ołowiu | Funkcjonować | Opis |
| 1 | Czerwony | UL1007 26AWG | Vcc | Napięcie zasilania dla czujników halla |
| 2 | niebieski | Hala A | ||
| 3 | Zielony | Hala B | ||
| 4 | Biały | Hala C | ||
| 5 | czarny | GND | Masa dla czujników halla | |
| 6 | Żółty | UL1007 20AWG | Faza A | |
| 7 | Czerwony | Faza B. | ||
| 8 | czarny | Faza C |
◆ SPECYFIKACJA ELEKTRYCZNA
| Model | OWM42BLS01 | OWM42BLS02 | OWM42BLS03 | OWM42BLS04 | ||||
| Liczba słupów | 8 | 8 | 8 | 8 | ||||
| Liczba faz | 3 | 3 | 3 | 3 | ||||
| Napięcie znamionowe VDC | 24 | 24 | 24 | 24 | ||||
| Prędkość znamionowa RPM | 4000 | 4000 | 4000 | 4000 | ||||
| Ciągły moment utyku Nm | 0,075 | 0,15 | 0,22 | 0.3 | ||||
| Nominalny moment obrotowy Nm | 0,0625 | 0,125 | 0,185 | 0,25 | ||||
| Moc znamionowa W. | 26 | 52.5 | 77.5 | 105 | ||||
| Szczytowy moment obrotowy Nm | 0.19 | 0.38 | 0.56 | 0,75 | ||||
| Prąd szczytowy A | 5.4 | 10.6 | 15.5 | 20 | ||||
| Rezystancja między liniami w omach | 1.8 | 0.8 | 0.55 | 0,28 | ||||
| Indukcyjność między liniami mH | 2.6 | 1.2 | 0.8 | 0.54 | ||||
| Stała momentu obrotowego Nm / A | 0,035 | 0,0355 | 0,036 | 0,0376 | ||||
| Wstecz EMF V / KRPM | 3,66 | 3.72 | 3.76 | 3,94 | ||||
| Bezwładność wirnika g.cm2 | 24 | 48 | 72 | 96 | ||||
| Długość ciała mm | 41 | 61 | 81 | 100 | ||||
| Masa Kg | 0.3 | 0,45 | 0.65 | 0.8 | ||||
◆WYMIARY:
