Szczegóły Produktu:
|
| Rodzaj uzwojenia: | Gwiazda | wał się skończył: | 0,025 mm |
|---|---|---|---|
| Radialna gra: | 0,02 mm przy 450 g | Koniec zabaw: | 0,08 mm przy 450 g |
| Maksymalna siła promieniowa: | 15 N @ 10 mm od kołnierza | Maksymalna siła osiowa: | 10 N. |
| Klasa izolacji: | KLASA B. | Wytrzymałość dielektryczna: | 500 V DC przez jedną minutę |
| Rezystancja izolacji: | 100MΩ Min., 500VDC | ||
| High Light: | nema 17 bldc,bezszczotkowy silnik prądu stałego nema 17,silnik nema 17 bldc |
||

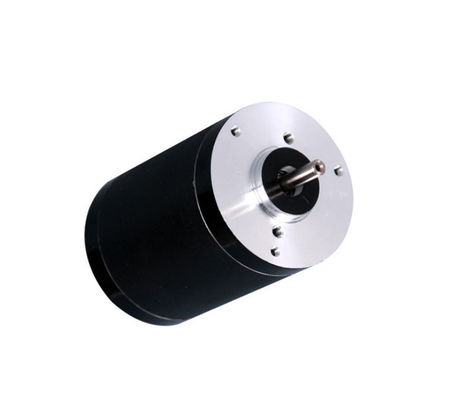

Bezszczotkowy silnik 42 mm z okrągłym kołnierzem, bezszczotkowe silniki Outrunner używane do filtra powietrza samochodowego
Bezszczotkowy silnik prądu stałego 42 mm
Funkcje:
Wysoka gęstość mocy, standard NEMA17, struktura mocowania
◆ OGÓLNE SPECYFIKACJE
| Rodzaj uzwojenia | Gwiazda | |
| Kąt efektu Halla | Kąt elektryczny 120 stopni | |
| Wał się skończył | 0,025 mm | |
| Gra promieniowa | 0,02 mm przy 450 g | |
| Koniec zabaw | 0,08 mm przy 450 g | |
| Maks.siła promieniowa | 15N @ 10 mm od kołnierza | |
| Maks.siła osiowa | 10N | |
| Klasa izolacji | Klasa B. | |
| Wytrzymałość dielektryczna | 500VDC przez jedną minutę | |
| Rezystancja izolacji | 100MΩ Min., 500VDC | |
◆ PODŁĄCZENIE ELEKTRYCZNE
| Ołów nr | Kolor ołowiu | Wskaźnik ołowiu | Funkcjonować | Opis |
| 1 | niebieski | UL1007 26AWG | Vcc | Napięcie zasilania dla czujników halla |
| 2 | Żółty | Hala A | ||
| 3 | brązowy | Hala B | ||
| 4 | Czerwony | Hala C | ||
| 5 | Zielony | GND | Masa dla czujników halla | |
| 6 | Czerwony | UL1007 22AWG | Faza U | |
| 7 | brązowy | Faza V | ||
| 8 | czarny | Faza W. |
◆ SPECYFIKACJA ELEKTRYCZNA
| Model | OWM42RBL30 | OWM42RBL60 | OWM42RBL85 | OWM42RBL93 | ||||
| Liczba słupów | 8 | 8 | 8 | 8 | ||||
| Liczba faz | 3 | 3 | 3 | 3 | ||||
| Napięcie znamionowe VDC | 24 | 36 | 24 | 24 | ||||
| Prędkość znamionowa RPM | 3500 | 4000 | 4000 | 6300 | ||||
| Ciągły moment utyku mN.m | 21.6 | 96 | 180 | 138 | ||||
| Znamionowy moment obrotowy mN.m | 18 | 80 | 150 | 115 | ||||
| Moc znamionowa W. | 6.5 | 32 | 62 | 76 | ||||
| Szczytowy moment obrotowy mN.m | 60 | 240 | 450 | 500 | ||||
| Prąd szczytowy A | 1.5 | 5 | 7.5 | 10 | ||||
| Rezystancja między liniami w omach | 9.8 | 1.6 | 0,71 | 0,325 | ||||
| Indukcyjność między liniami mH | 7.5 | 1,94 | 0.86 | 0.36 | ||||
| Stała momentu obrotowego mNm / A | 48.7 | 38.5 | 38.6 | 28.7 | ||||
| Bezwładność wirnika g.cm2 | 24 | 48 | 84 | 94 | ||||
| Długość ciała mm | 30 | 60 | 85 | 93 | ||||
| Masa Kg | 0,25 | 0,4 | 0,7 | 0.8 | ||||
◆WYMIARY:
Podanie:
Przemysł samochodowy: Filtry powietrza do samochodów inżynieryjnych
Przemysł AGD: Suszarka do włosów
Przemysł automatyki przemysłowej: komponenty elektroniczne, drzwi automatyczne
Branża medyczna: analizator biochemiczny, analizator hematologiczny, wirówka
Przemysł instrumentów naukowych: detektor gazu kopalnianego, instrumenty analityczne jakości węgla, detektor środowiska, precyzyjne urządzenia wbudowane w komputer
Inne: przemysł korekcji optycznej itp.
