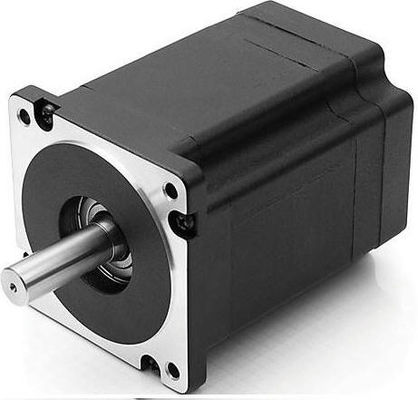

Name: 3000 obr./min 86 mm bezszczotkowy silnik prądu stałego Bldc NEMA34
Brand: Changzhou Bextreme Shell Motor Technology Co.,Ltd
SKU: OWB86BL
Availability: InStock

MOQ:	1
Cena £:	Zbywalny
standardowe opakowanie:	kartony + pianki opakowaniowe
Okres dostawy:	5-30 dni
metoda płatności:	T / T, L / C

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia

Chiny

Nazwa handlowa

OWO

Numer modelu

OWB86BL

Miejsce pochodzenia:

Changzhou w Chinach (ląd)

Orzecznictwo:

CE,ROHS,UL. REACH

Komutacja:

Bezszczotkowy

Budowa:

Rana serii

Moment obrotowy:

1,4 Nm

Prędkość:

3000 rpm

Napięcie:

48 V.

Średnica:

86mm

Liczba słupów:

Faza:

Trójfazowy

Kształt:

Kwadrat

Podkreślić:

bezszczotkowy silnik prądu stałego nema 23

bezszczotkowy silnik serwo prądu stałego nema 23

silnik bldc nema 23

Opis produktu

Bezszczotkowy silnik prądu stałego: SERIA OWM86BL (S)

3000 obr./min 86 mm bezszczotkowy silnik prądu stałego Bldc NEMA34 0

WSKAZANIA MODELI:

OWM86BLS01

OWM: OWO Motor

86: Rozmiar ramy 86 mm

BLS: Kwadratowy bezszczotkowy silnik prądu stałego

01: Numer serii

OGÓLNE SPECYFIKACJE:

Rodzaj uzwojenia	Delta
Kąt efektu Halla	Kąt elektryczny 120 stopni
Wał się skończył	0,05 mm
Gra promieniowa	0,02 mm przy 450 g
Koniec zabaw	0,08 mm przy 450 g
Maksymalna siła promieniowa	220 N @ 20 mm od kołnierza
Maksymalna siła osiowa	60N
Klasa izolacji	Klasa B.
Wytrzymałość dielektryczna	500VDC przez jedną minutę
Rezystancja izolacji	100MΩ Min., 500VDC

PODŁĄCZENIE ELEKTRYCZNE:

Ołów nr	Kolor ołowiu	Wskaźnik ołowiu	Funkcjonować	Opis
1	Czerwony	UL1007 26AWG	Vcc	Napięcie zasilania dla hali
2	niebieski		HALA A
3	Zielony		SALA B
4	Biały		HALA C
5	czarny		GND	Masa dla czujników halla
6	Żółty i Y / W	UL1007 20AWG	Faza A
7	Czerwony i R / W		Faza B.
8	Czarny i czarno-biały		Faza C

SPECYFIKACJA ELEKTRONICZNA:

Model	OWM86BLS58	OWM86BLS71	OWM86BLS98	OWM86BLS125
Liczba słupów	8	8	8	8
Liczba faz	3	3	3	3
Napięcie znamionowe VDC	48	48	48	48
Prędkość znamionowa RPM	3000	3000	3000	3000
Nominalny moment obrotowy Nm	0.35	0,7	1.4	2.1
Moc znamionowa W.	110	220	440	660
Szczytowy moment obrotowy Nm	1.05	2.1	4.2	6.3
Prąd szczytowy A	11	19	33	55
Rezystancja między liniami w omach	1.05	0.36	0,2	0.16
Indukcyjność między liniami mH	2.2	1.05	0.48	0.3
Stała momentu obrotowego Nm / A	0.1	0.11	0.13	0.11
Powrót EMF	10.5	11.5	13.5	11.5
Bezwładność wirnika g.cm2	400	800	1600	2400
Długość ciała (L) mm	58	71	98	125
Waga (kg	1.5	1.85	2.6	4

Wymiar:

3000 obr./min 86 mm bezszczotkowy silnik prądu stałego Bldc NEMA34 1

Powyższe pozycje są produktami standardowymi, możemy zaprojektować i wykonać na życzenie klienta.

Silnik BLDC serii 86 mm może być szeroko stosowany w automatyce przemysłowej, zaworach pomp, sprzęcie słonecznym

Znaków:

bezszczotkowy silnik o wysokim momencie obrotowym,

bezszczotkowy silnik prądu stałego,

bezszczotkowy silnik prądu stałego nema 23
