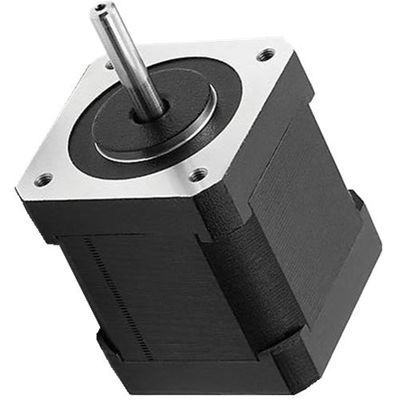

Name: 20A 24VDC 4000 obr./min 0,25N M 3-fazowy 8-biegunowy silnik Bldc
Brand: Changzhou Bextreme Shell Motor Technology Co.,Ltd
SKU: OWM42BLS01 / 02/03/04
Availability: InStock

MOQ:	5
Cena £:	Zbywalny
standardowe opakowanie:	kartony + pianki opakowaniowe
Okres dostawy:	5-30 dni
metoda płatności:	T / T, L / C

Szczegóły Informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia

Chiny

Nazwa handlowa

OWO

Orzecznictwo

CE, Rohs, UL

Numer modelu

OWM42BLS01 / 02/03/04

Rodzaj:

Bezszczotkowy silnik prądu stałego

Prąd szczytowy:

20A

Faza:

Liczba słupów:

Moc wyjściowa:

80 W.

Prędkość:

5000 obr./min

Średnica:

42mm

Kształt:

Kwadrat

Napięcie:

24vdc

Podkreślić:

8-biegunowy silnik Bldc

8-biegunowy 3-fazowy bezszczotkowy silnik prądu stałego

8-biegunowy 3-fazowy silnik BLDC

Opis produktu

Bezszczotkowy silnik prądu stałego 42 mm

SERIA OWM 42BLS

WSKAZANIA MODELI

OWM 42 BLS 01

OWM: silnik OWO
42: Rozmiar ramy silnika: mm
BLS: Kwadratowy silnik bezszczotkowy

01: Seria nr

◆ OGÓLNE SPECYFIKACJE

Rodzaj uzwojenia	Trójkąt
Kąt efektu Halla	Kąt elektryczny 120 stopni
Wał się skończył	0,025 mm
Gra promieniowa	0,02 mm przy 450 g
Koniec zabaw	0,08 mm przy 450 g
Maks.siła promieniowa	28N @ 10 mm od kołnierza
Maks.siła osiowa	10N
Klasa izolacji	Klasa B.
Wytrzymałość dielektryczna	500VDC przez jedną minutę
Rezystancja izolacji	100MΩ Min., 500VDC

◆ PODŁĄCZENIE ELEKTRYCZNE

Ołów nr	Kolor ołowiu	Wskaźnik ołowiu	Funkcjonować	Opis
Ołów nr	Kolor ołowiu	Wskaźnik ołowiu	Funkcjonować	Opis
1	Czerwony	UL1007 26AWG	Vcc	Napięcie zasilania dla czujników halla
2	niebieski		Hala A
3	Zielony		Hala B
4	Biały		Hala C
5	czarny		GND	Masa dla czujników halla
6	Żółty	UL1007 20AWG	Faza A
7	Czerwony		Faza B.
8	czarny		Faza C

◆ SPECYFIKACJA ELEKTRYCZNA

Model	OWM42BLS01	OWM42BLS02	OWM42BLS03	OWM42BLS04
Liczba słupów	8	8	8	8
Liczba faz	3	3	3	3
Napięcie znamionowe VDC	24	24	24	24
Prędkość znamionowa RPM	4000	4000	4000	4000
Ciągły moment utyku Nm	0,075	0,15	0,22	0.3
Nominalny moment obrotowy Nm	0,0625	0,125	0,185	0,25
Moc znamionowa W.	26	52.5	77.5	105
Szczytowy moment obrotowy Nm	0.19	0.38	0.56	0,75
Prąd szczytowy A	5.4	10.6	15.5	20
Rezystancja między liniami w omach	1.8	0.8	0.55	0,28
Indukcyjność między liniami mH	2.6	1.2	0.8	0.54
Stała momentu obrotowego Nm / A	0,035	0,0355	0,036	0,0376
Wstecz EMF V / KRPM	3,66	3.72	3.76	3,94
Bezwładność wirnika g.cm²	24	48	72	96
Długość ciała mm	41	61	81	100
Masa Kg	0.3	0,45	0.65	0.8

◆WYMIARY:
20A 24VDC 4000 obr./min 0,25N M 3-fazowy 8-biegunowy silnik Bldc 1
Powiązane nazwy:
Elektryczna suszarka do włosów Używany silnik bez szczotki |Bezszczotkowe urządzenie elektryczne do windy domowej |Płynnie działające urządzenie elektryczne bez szczotki

Podanie:
Przemysł automatyki przemysłowej: komponenty elektroniczne, drzwi automatyczne
Przemysł samochodowy: Inżynieria samochodowego filtra powietrza
Przemysł AGD: suszarka do włosów, kosiarka
Branża medyczna: analizator biochemiczny, analizator hematologiczny, wirówka
Przemysł instrumentów naukowych: detektor gazu kopalnianego, instrumenty analityczne jakości węgla, detektor środowiska, precyzyjne komputerowe urządzenia wbudowane
Inne: przemysł korekcji optycznej itp.

Znaków:

Bezszczotkowy silnik prądu stałego o wysokiej prędkości obrotowej do pojazdu elektrycznego z pompką do masażu poduszki samochodowej
