Szczegóły Produktu:
|
| Kąt efektu Halla: | Kąt elektryczny 120 stopni | wał się skończył: | 0,025 mm |
|---|---|---|---|
| Radialna gra: | 0,02 mm przy 460 g | Koniec zabaw: | 0,08 mm przy 400g |
| Maksymalna siła promieniowa: | 75N @ 20 mm od kołnierza | Maksymalna siła osiowa: | 15 N. |
| Klasa izolacji: | KLASA B. | Wytrzymałość dielektryczna: | 500 V DC przez jedną minutę |
| Rezystancja izolacji: | 100MΩ Min., 500VDC | ||
| High Light: | bezszczotkowy silnik prądu stałego o wysokiej prędkości obrotowej,silnik o wysokiej prędkości obrotowej typu bldc,silnik o wysokim momencie obrotowym typu bldc |
||

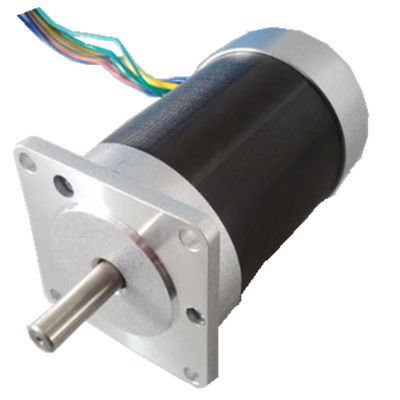

Bezszczotkowy silnik 57mm o wysokim momencie obrotowym do kosiarki, maszyny do szybkiego prototypowania
Bezszczotkowy silnik 57 mm o wysokim momencie obrotowym
Funkcje:
Wysoka gęstość mocy, niski poziom hałasu, duża zdolność przeciążania
Podanie:
Przemysł spożywczy: maszyna do lodów
Przemysł AGD: Kosiarka
Przemysł uzdatniania wody: pompy płynów
Branża reklamowa: maszyna do szybkiego prototypowania
Branża komunikacyjna: morska antena satelitarna
Przemysł instrumentów naukowych: przyrząd do analizy jakości węgla
Przemysł automatyki przemysłowej: maszyna do nawijania, drzwi automatyczne itp.
◆ OGÓLNE SPECYFIKACJE
| Rodzaj uzwojenia | Delta | |
| Kąt efektu Halla | Kąt elektryczny 120 stopni | |
| Wał się skończył | 0,025 mm | |
| Gra promieniowa | 0,025 mm przy 460 g | |
| Koniec zabaw | 0,025 mm przy 4000 g | |
| Maks.siła promieniowa | 75N @ 20 mm od kołnierza | |
| Maks.siła osiowa | 15N | |
| Klasa izolacji | Klasa B. | |
| Wytrzymałość dielektryczna | 500VDC przez jedną minutę | |
| Rezystancja izolacji | 100MΩ Min., 500VDC | |
◆ PODŁĄCZENIE ELEKTRYCZNE
| Ołów nr | Kolor ołowiu | Wskaźnik ołowiu | Funkcjonować | Opis |
| 1 | Czerwony | UL1007 26AWG | Vcc | Napięcie zasilania dla czujników halla |
| 2 | niebieski | Hala A | ||
| 3 | Zielony | Hala B | ||
| 4 | Biały | Hala C | ||
| 5 | czarny | GND | Masa dla czujników halla | |
| 6 | Żółty | UL1007 20AWG | Faza A | |
| 7 | Czerwony | Faza B. | ||
| 8 | czarny | Faza C |
◆ SPECYFIKACJA ELEKTRYCZNA
| Model | OWM57BLSH01 | |||||||
| Liczba słupów | 4 | |||||||
| Liczba faz | 3 | |||||||
| Napięcie znamionowe (VDC) | 24 | |||||||
| Prędkość znamionowa (RPM) | 2300 | |||||||
| Nominalny moment obrotowy (Nm) | 0,24 | |||||||
| Moc znamionowa (W) | 58 | |||||||
| Szczytowy moment obrotowy (Nm) | 0.55 | |||||||
| Prąd szczytowy (A) | 11.5 | |||||||
| Rezystancja między liniami (omy) | 1.5 | |||||||
| Indukcyjność międzyprzewodowa (mH) | 1.8 | |||||||
| Stała momentu obrotowego (Nm / A) | 0,05 | |||||||
| Powrót EMF (V / KRPM) | 5.2 | |||||||
| Bezwładność wirnika (g.cm2) | 200 | |||||||
| Długość ciała (L) (mm) | 52 | |||||||
| Masa (kg) | 0.65 | |||||||
◆WYMIARY:
