Szczegóły Produktu:
|
| Kąt efektu Halla: | Kąt elektryczny 120 stopni | wał się skończył: | 0,025 mm |
|---|---|---|---|
| Radialna gra: | 0,02 mm przy 450 g | Koniec zabaw: | 0,08 mm przy 450 g |
| Maksymalna siła promieniowa: | 28N @ 10 mm od kołnierza | Maksymalna siła osiowa: | 10 N. |
| Klasa izolacji: | KLASA B. | Wytrzymałość dielektryczna: | 500 V DC przez jedną minutę |
| Rezystancja izolacji: | 100MΩ Min., 500VDC | ||
| High Light: | Bezszczotkowy silnik 36v dc,szybki silnik bldc,bezszczotkowy silnik prądu stałego 36v |
||

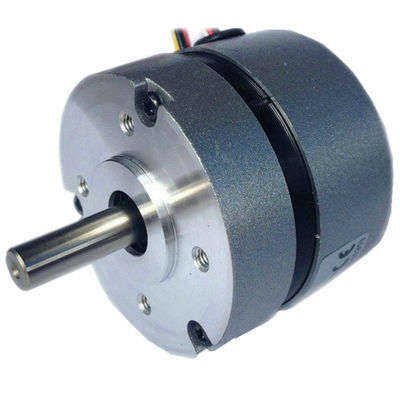

Bezszczotkowy silnik prądu stałego 57 mm
Funkcje:
Wysoka stabilność, wysoka wydajność kosztowa, niski poziom hałasu, szeroki zakres regulacji prędkości
Podanie:
Przemysł automatyki przemysłowej: Nawijarka, drzwi automatyczne
Branża reklamowa: maszyna do szybkiego prototypowania
Przemysł uzdatniania wody: pompy płynów
Branża komunikacyjna: morska antena satelitarna
Przemysł przyrządów naukowych: przyrząd do analizy jakości węgla Przemysł spożywczy: maszyna do lodów
Przemysł AGD: Kosiarki itp.
◆ OGÓLNE SPECYFIKACJE
| Rodzaj uzwojenia | Delta | |
| Kąt efektu Halla | Kąt elektryczny 120 stopni | |
| Wał się skończył | 0,025 mm | |
| Gra promieniowa | 0,025 mm przy 460 g | |
| Koniec zabaw | 0,025 mm przy 4000 g | |
| Maks.siła promieniowa | 75N @ 20 mm od kołnierza | |
| Maks.siła osiowa | 15N | |
| Klasa izolacji | Klasa B. | |
| Wytrzymałość dielektryczna | 500VDC przez jedną minutę | |
| Rezystancja izolacji | 100MΩ Min., 500VDC | |
◆ PODŁĄCZENIE ELEKTRYCZNE
| Ołów nr | Kolor ołowiu | Wskaźnik ołowiu | Funkcjonować | Opis |
| 1 | Czerwony | UL1007 26AWG | Vcc | Napięcie zasilania dla czujników halla |
| 2 | niebieski | Hala A | ||
| 3 | Zielony | Hala B | ||
| 4 | Biały | Hala C | ||
| 5 | czarny | GND | Masa dla czujników halla | |
| 6 | Żółty | UL1007 20AWG | Faza A | |
| 7 | Czerwony | Faza B. | ||
| 8 | czarny | Faza C |
◆ SPECYFIKACJA ELEKTRYCZNA
| Model | OWM57BL (S) 01 | OWM57BL (S) 02 | OWM57BL (S) 03 | OWM57BL (S) 04 | OWM57BL (S) 05 | |||
| Liczba słupów | 4 | 4 | 4 | 4 | 4 | |||
| Liczba faz | 3 | 3 | 3 | 3 | 3 | |||
| Napięcie znamionowe VDC | 36 | 36 | 36 | 36 | 36 | |||
| Prędkość znamionowa RPM | 4000 | 4000 | 4000 | 4000 | 4000 | |||
| Nominalny moment obrotowy Nm | 0.11 | 0,22 | 0.32 | 0.43 | 0,055 | |||
| Moc znamionowa W. | 46 | 92 | 133 | 180 | 23 | |||
| Szczytowy moment obrotowy Nm | 0.39 | 0,7 | 1 | 1.27 | 0.16 | |||
| Prąd szczytowy A | 6.8 | 11.5 | 16.5 | 20.5 | 3.5 | |||
| Rezystancja między liniami w omach | 1.5 | 0,7 | 0,45 | 0.35 | 4.1 | |||
| Indukcyjność między liniami mH | 4.2 | 2.16 | 1.4 | 1 | 10 | |||
| Stała momentu obrotowego Nm / A | 0,063 | 0,063 | 0,063 | 0,063 | 0,053 | |||
| Wstecz EMF V / KRPM | 6.6 | 6.6 | 6.6 | 6.6 | 5.55 | |||
| Bezwładność wirnika g.cm2 | 75 | 119 | 173 | 230 | 30 | |||
| Długość ciała (L) mm | 55 | 75 | 95 | 115 | 45 | |||
| Masa Kg | 0.5 | 0,75 | 1 | 1.25 | 0,25 | |||
◆WYMIARY:
