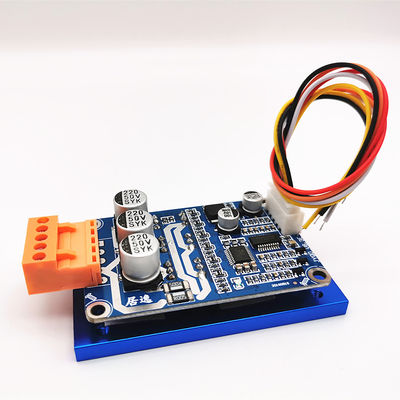

1. Contrport ol
5V - Wewnętrzne napięcie wyjściowe płyty sterownika, dla zewnętrznego potencjometru lub przełącznika do regulacji prędkości i operacji rewersyjnej
Z / F -Porty sterowania kierunkiem obrotów.Podłącz wysoki poziom „5V” to kierunek do przodu, podłącz do GND to kierunek odwrotny.
VR—Port kontroli prędkości.Analogowa regulacja prędkości liniowej napięcia 0,1 V -5 V, rezystancja wejściowa wynosi 20 kΩ, połącz zGND, gdy wejściowa regulacja prędkości PWM, częstotliwość PWM: 1 K-10 KHz;Cykl pracy 0-100%
M-Wyjście sygnału impulsu prędkości
GND—Używany do kontroli wewnętrznej płyty kierowcy
2. Port zasilania
MAMA ---- faza A silnika
MB ---- faza B silnika
MC---- faza silnika C
GND---- DC-
VCC---- DC +
3: Uwagi
1.Użyj ekranowanych przewodów, jeśli płyta sterownika znajduje się w odległości większej niż 50 cm od silnika, w przeciwnym razie może to doprowadzić do anienormalna jazda, wpływająca na normalne użytkowanie.
2. Odległość portu kontrolnego: 2,54 mm, Odległość portu zasilania: 3,96 mm
3. Zwróć uwagę na izolację między sterownikiem MOSFET a radiatorem lub płytą instalacyjną.
