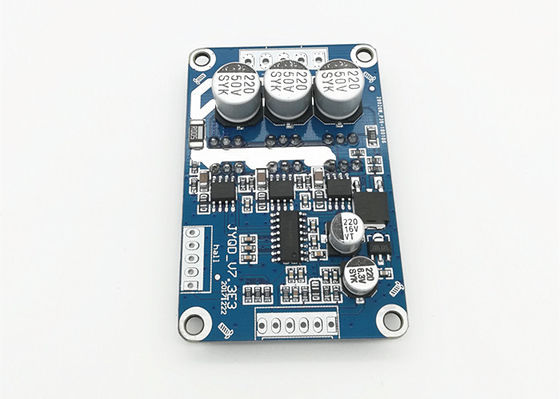

JYQD_V7.3E3 12V 36V 15A 500w Bezszczotkowy sterownik silnika

MOQ: 1 zestaw
Cena £: negotiable
standardowe opakowanie: Torba PE + karton
Okres dostawy: 5-10 dni
metoda płatności: T / T, L / C, Paypal
Wydajność dostaw: 1000 zestawów / dzień
Szczegóły Informacje
Opis produktu
Szczegółowe informacje
Miejsce pochodzenia
Chiny
Nazwa handlowa
JUYI
Numer modelu
JYQD-V7.3E3
Napięcie robocze:
24vdc
Prąd pracy:
15A
Kontrola prędkości PWM:
Cykl roboczy 0-100%
Wyjście sygnału prędkości impulsu:
tak
Kształt:
Prostokąt
kolor:
niebieski
Podkreślić:

bezszczotkowy sterownik silnika 500w

,

bezszczotkowy sterownik silnika 500w

,

bezszczotkowy sterownik silnika prądu stałego 12v do 36v 500w

Opis produktu
24VDC 15A aktualna kontrola prędkości PWM efekt Halla płyta sterownika silnika BLDC JYQD-V7.3E3

MODEL: JYQD-V7.3E3
TEMPERATURA ROBOCZA (℃): -20 --- 85 ℃
NAPIĘCIE ROBOCZE (V): 24 V.
Maksymalna moc: 500 W.
CIĄGŁY PRĄD PRACY: 15A
REGULACJA PRĘDKOŚCI PWM: (1-20 KHZ) Cykl pracy 0-100%
ANALOGOWA REGULACJA PRĘDKOŚCI NAPIĘCIA (V): 0-5V
Wyjście sygnału impulsu prędkości: TAK

Aplikacje:
Wentylator BLDC
Silnik BLDC
Wentylator chłodzący BLDC
Kosiarka BLDC
Dmuchawa odśrodkowa BLDC

JYQD_V7.3E3 12V 36V 15A 500w Bezszczotkowy sterownik silnika 0JYQD_V7.3E3 12V 36V 15A 500w Bezszczotkowy sterownik silnika 1



Schemat połączeń
JYQD_V7.3E3 12V 36V 15A 500w Bezszczotkowy sterownik silnika 2
1. Port kontrolny
5V —Wewnętrzne napięcie wyjściowe płyty sterującej, zewnętrzny potencjometr lub przełącznik do regulacji prędkości i pracy rewersyjnej

Z / F —Obrotowe porty sterujące kierunkiem.Podłącz wysoki poziom „5V” lub brak połączenia jest skierowany do przodu, podłącz niski poziom 0 V lub podłącz do GND w odwrotnym kierunku.

VR —Port kontroli prędkości.Analogowa regulacja prędkości liniowej napięcia 0.1 v -5 V, rezystancja wejściowa wynosi 20 K Ohm, połącz z GND, gdy wejściowa regulacja prędkości PWM, częstotliwość PWM: 1-20 KHZ;Cykl pracy 0-100%

EL- Włącz kontrolę portu.Podłącz 5 V lub nie podłączaj, aby umożliwić działanie, podłącz GND, aby zabronić działania.

Sygnał- Wyjście sygnału impulsu prędkości

GND—Używany do kontroli wewnętrznej płyty napędowej

2. Port zasilania
MA ---- faza A silnika
MB ---- faza silnika B
MC ---- faza silnika C
GND ---- DC-
VCC ---- DC +



3: Port czujnika Halla
Ha --- Hall a
Hb --- Hall b
HC --- Hall c
GND --- GND
Wyjście 5 V --- 5 V.



Rysunek wymiarowy
JYQD_V7.3E3 12V 36V 15A 500w Bezszczotkowy sterownik silnika 3

Wytyczne dotyczące aplikacji
1. Upewnij się, że parametry napięcia i mocy silnika nie przekraczają określonego zakresu.
2. Ma zastosowanie do bezszczotkowego silnika prądu stałego hali z halą pod kątem 120 °, nie u wszystkich producentów sekwencja linii Halla jest zgodna, można dostosować sekwencję linii Halla lub sekwencję linii silnika trójfazowego zgodnie z rzeczywistą sytuacją, aby uzyskać najlepszy efekt jazdy.
3. JYQD-V7.5E to płyta sterownika bez obudowy i radiatora, może napędzać silnik poniżej 100 watów bez radiatora, ale wymaga normalnej wentylacji.
4. Port wyjściowy 5 V na płycie napędu jest zabroniony do podłączania zewnętrznego sprzętu zasilającego.Ma zastosowanie tylko do zewnętrznego potencjometru lub przełącznika do regulacji prędkości,cofanie i umożliwienie działania















JYQD_V7.3E3 12V 36V 15A 500w Bezszczotkowy sterownik silnika 4
