Nieindukcyjne sterowanie silnikiem Płytka zmiany biegów sterownika prędkości

Nieindukcyjne sterowanie silnikiem Płytka zmiany biegów sterownika prędkości
Nieindukcyjne sterowanie silnikiem Płytka zmiany biegów sterownika prędkości Nieindukcyjne sterowanie silnikiem Płytka zmiany biegów sterownika prędkości Nieindukcyjne sterowanie silnikiem Płytka zmiany biegów sterownika prędkości Nieindukcyjne sterowanie silnikiem Płytka zmiany biegów sterownika prędkości Nieindukcyjne sterowanie silnikiem Płytka zmiany biegów sterownika prędkości Nieindukcyjne sterowanie silnikiem Płytka zmiany biegów sterownika prędkości

Duży Obraz :  Nieindukcyjne sterowanie silnikiem Płytka zmiany biegów sterownika prędkości

Szczegóły Produktu:
Miejsce pochodzenia: Chiny
Nazwa handlowa: JUYI
Numer modelu: JYQD-V8.3E
Zapłata:
Minimalne zamówienie: 1 zestaw
Cena: Negotiable
Szczegóły pakowania: Torba PE + karton
Czas dostawy: 5-10 dni
Zasady płatności: T / T, L / C, Paypal
Możliwość Supply: 1000 zestawów / dzień

Nieindukcyjne sterowanie silnikiem Płytka zmiany biegów sterownika prędkości

Opis
Napięcie robocze: 12V DC Prąd pracy: 15A
Podanie: Wentylator chłodzący powietrze Odpowiedni silnik: bezczujnikowy silnik BLDC
Temp. Pracy: -20 - 85 ℃ Dodaj radiator: > 100 watów
High Light:

bezszczotkowy sterownik silnika

,

3-fazowy sterownik silnika

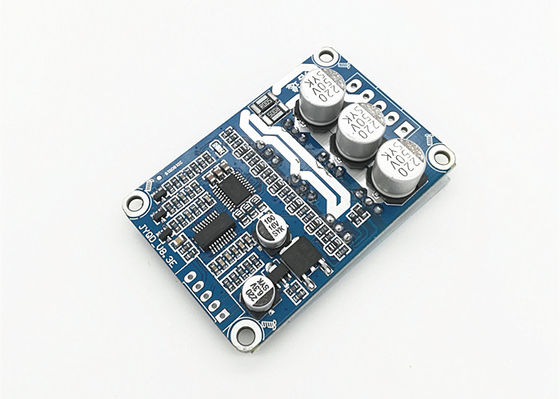

Płytka sterownika prędkości silnika BLDC 12V DC JYQD-V8.3E bezczujnikowa do kontrolera wentylatora chłodzącego


Numer modelu JYQD-V8.3E
Temp. Pracy -20-85 ℃
Napięcie robocze 12V
Maksymalny prąd 15A
·Kontrola prędkości PWM Częstotliwość PWM: 1-20 KHZ;Cykl pracy 0-100%
Ochrona OV / LV TAK
Dodaj radiator > 100 watów



Nieindukcyjne sterowanie silnikiem Płytka zmiany biegów sterownika prędkości 0
Schemat połączeń
Nieindukcyjne sterowanie silnikiem Płytka zmiany biegów sterownika prędkości 1
5V Silnik BLDC Wewnętrzne napięcie wyjściowe płyty sterownika
M Port wyjściowy sygnału impulsu prędkości silnika, sygnał impulsu 5V.
Z / F Porty sterowania kierunkiem obrotów.Podłącz wysoki poziom „5V” lub brak połączenia jest skierowany do przodu, podłącz niski poziom 0 V lub podłącz do GND w odwrotnym kierunku.
VR Port kontroli prędkości.Analogowa regulacja prędkości liniowej napięcia 0.1 v -5 V, rezystancja wejściowa wynosi 20 K Ohm, połącz z GND, gdy wejściowa regulacja prędkości PWM, częstotliwość PWM: 1-20 KHZ;Cykl pracy 0-100%
GND Używany do wewnętrznego sterowania płytą napędową



2. Port zasilania
MAMA faza silnika A
MB faza silnika B
MC faza silnika C
GND DC-
VCC DC +



3. Używaj ekranowanych przewodów, jeśli płyta sterownika znajduje się w odległości większej niż 50 cm od silnika, w przeciwnym razie może to prowadzić do nieprawidłowej jazdy, wpływając na normalne użytkowanie.

4. odległość portu sterowania: 2,54 mm, odległość portu zasilania: 3,96 mm

5. Zwróć uwagę na izolację między MOSFETem sterownika silnika BLDC a radiatorem lub płytą instalacyjną.

Rysunek wymiarowy
Nieindukcyjne sterowanie silnikiem Płytka zmiany biegów sterownika prędkości 2

Noty aplikacyjne:
1. Sprawdź, czy parametry napięcia i mocy silnika nie przekraczają zakresu karty sterownika silnika BLDC, jak określono.
2. Ta płyta sterownika silnika BLDC jest używana do 3-fazowego bezszczotkowego silnika bezczujnikowego, ale nie pasuje bezpośrednio do wszystkich 3-fazowych bezszczotkowych silników bezczujnikowych.Jeśli efekt jazdy nie jest dobry (taki jak jitter rozruchowy, cofanie, prąd roboczy silnika bez obciążenia jest zbyt duży, prędkość nie jest stabilna, wydajność jest niska i nie można uruchomić z obciążeniem). Klienci mogą dostosować rezystancja i pojemność płyty sterującej zgodnie z rzeczywistą sytuacją, aby uzyskać najlepszy efekt jazdy (patrz załącznik, jak wykonać regulację)

3. Bezczujnikowa płyta sterownika silnika BLDC JYQD-V8.3E to czysta płyta bez obudowy i radiatora.Jeśli moc silnika poniżej 60 W, nie trzeba dodawać radiatora, wystarczy zapewnić normalną wentylację i dobrą izolację.Jeśli moc silnika przekracza 60 W, należy dodać radiator, jak na schemacie poniżej.

4. Należy pamiętać, że płyta sterownika silnika JYQD-V8.3E BLDC nie ma zabezpieczenia przed odwrotnym połączeniem, spowoduje to trwałe uszkodzenie płyty sterownika w przypadku odwrotnej polaryzacji połączenia.

5. Port wyjściowy 5 V na płycie sterownika uniemożliwia podłączenie urządzenia zewnętrznego.Ma zastosowanie tylko do zewnętrznego potencjometru i przełącznika na płycie do regulacji prędkości i zmiany kierunku.

6. Zacisk „M” na płycie sterownika silnika JYQD-V8.3E BLDC to sygnał wyjściowy impulsu prędkości silnika (wyjście przeciwsobne), a maksymalny prąd wyjściowy jest mniejszy niż 5 mA.

Nieindukcyjne sterowanie silnikiem Płytka zmiany biegów sterownika prędkości 3
POBIERZ PODRĘCZNIK UŻYTKOWNIKA JYQD-V8.3E, ABY UZYSKAĆ ​​WIĘCEJ SZCZEGÓŁÓW
