Szczegóły Produktu:
|
| Napięcie robocze: | 24 V. | Prąd pracy: | 15A |
|---|---|---|---|
| Kontrola prędkości: | 0–5 V. | Wyjście sygnału prędkości impulsu: | tak |
| Ochrona OV / LV: | tak | kolor: | Zielony |
| High Light: | 12 36v Dc bezszczotkowa płyta sterownicza silnika,bezszczotkowy kontroler płyty sterownika silnika DC,12 36v sterownik bldc |
||
| Numer modelu | JYQD-V6.3E2 |
| Temp. Pracy | -20-85 ℃ |
| Napięcie robocze | 24V |
| Ciągły prąd roboczy | 15A |
| · Kontrola prędkości PWM | Częstotliwość PWM: 1-20 KHZ;Cykl pracy 0-100% |
| Analogowa regulacja prędkości napięcia | 0-5V |
| Ochrona OV / LV | Zawierać |
| Wyjście sygnału impulsu prędkości | Zawierać |
| Noty aplikacyjne: |
| 1. Upewnij się, że parametry napięcia i mocy silnika nie przekraczają zakresu karty sterownika, jak określono. |
| 2. Ta płyta sterownika jest używana do 3-fazowego bezszczotkowego silnika bezczujnikowego, ale nie nadaje się bezpośrednio do wszystkich 3-fazowych bezszczotkowych silników bezczujnikowych.Jeśli efekt jazdy nie jest dobry (taki jak jitter rozruchowy, cofanie, prąd roboczy silnika bez obciążenia jest zbyt duży, prędkość nie jest stabilna, wydajność jest niska i nie można uruchomić z obciążeniem). Klienci mogą dostosować rezystancja i pojemność płyty sterującej zgodnie z rzeczywistą sytuacją, aby uzyskać najlepszy efekt jazdy (patrz załącznik, jak wykonać regulację) |

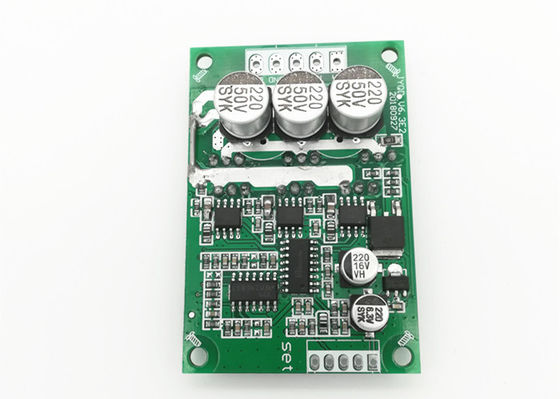

| 3. Płyta sterownika JYQD-V6.3E2 to czysta płyta bez obudowy i radiatora.Jeśli moc silnika poniżej 60 W, nie trzeba dodawać radiatora, wystarczy zapewnić normalną wentylację i dobrą izolację.Jeśli moc silnika przekracza 100 W, należy dodać radiator, jak na schemacie poniżej. |
|
4. Zacisk „Sygnał” na płycie sterownika JYQD-V6.3E2 to sygnał wyjściowy impulsu prędkości silnika (wyjście przeciwsobne), a maksymalny prąd wyjściowy jest mniejszy niż 5 mA.
|
