Szczegóły Produktu:
|
Napięcie robocze: | 24vdc | Prąd pracy: | 15A |
---|---|---|---|
Kontrola prędkości PWM: | tak | Analogowa regulacja prędkości napięcia: | 0–5 V. |
Wyjście sygnału prędkości impulsu: | tak | Podanie: | bezszczotkowy silnik prądu stałego z efektem halla |
High Light: | Sterownik silnika bldc,3-fazowy sterownik silnika |

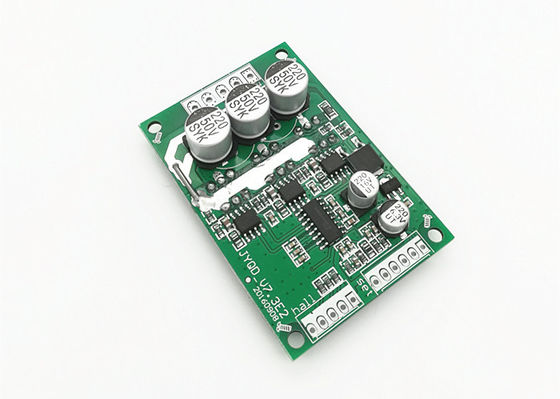

MODEL:JYQD-V7.3E2
NAPIĘCIE ROBOCZE (V):24VDC
MAX PRĄD (A):15A
ANALOGOWA REGULACJA PRĘDKOŚCI NAPIĘCIA (V):0-5V
Wyjście sygnału impulsu prędkości:TAK
5 V - wewnętrzne napięcie wyjściowe płyty sterującej, zewnętrzny potencjometr lub przełącznik do regulacji prędkości i operacji rewersyjnej |
Z / F - Obrotowe porty sterowania kierunkiem.Podłącz wysoki poziom „5V” lub brak połączenia jest skierowany do przodu, podłącz niski poziom 0 V lub podłącz do GND w odwrotnym kierunku. |
VR - port sterowania prędkością.Analogowa regulacja prędkości liniowej napięcia 0.1 v -5 V, rezystancja wejściowa wynosi 20 K Ohm, połącz z GND, gdy wejściowa regulacja prędkości PWM, częstotliwość PWM: 1-20 KHZ;Cykl pracy 0-100% |
EL - Włącz kontrolę portu.Podłącz 5 V lub nie podłączaj, aby umożliwić działanie, podłącz GND, aby zabronić działania. |
Sygnał - wyjście sygnału impulsu prędkości |
GND - Używany do kontroli wewnętrznej płyty sterownika |
