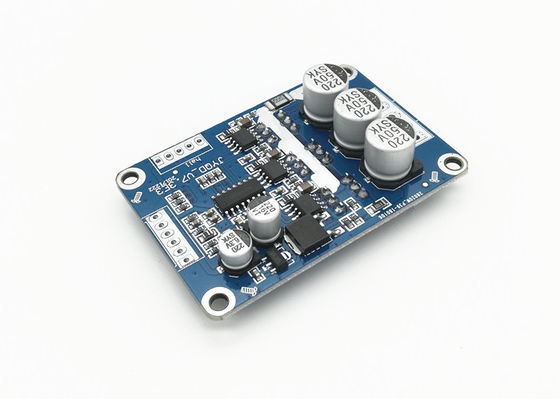

Duży Obraz :  Arduino bezszczotkowy cykl pracy sygnału wyjściowego sygnału impulsowego silnika prądu stałego 0-100%

Szczegóły Produktu:
Miejsce pochodzenia: Chiny
Nazwa handlowa: JUYI
Numer modelu: JYQD-V7.3E3
Zapłata:
Minimalne zamówienie: 1 zestaw
Cena: Negotiable
Szczegóły pakowania: Torba PE + karton
Czas dostawy: 5-10 dni
Zasady płatności: T / T, L / C, Paypal
Możliwość Supply: 1000 zestawów / dzień

Arduino bezszczotkowy cykl pracy sygnału wyjściowego sygnału impulsowego silnika prądu stałego 0-100%

Opis
Napięcie robocze: 12VDC Prąd pracy: < 15A
Kontrola prędkości PWM: tak Wyjście sygnału prędkości impulsu: tak
Podanie: Wentylator chłodzący BLDC Kształt: Prostokąt
High Light:

sterownik silnika bldc

,

bezszczotkowy sterownik silnika

Arduino 12VDC 500W Kontrola prędkości PWM Sterownik silnika BLDC Efekt Halla JYQD-V7.3E3

MODEL: JYQD-V7.3E3
TEMPERATURA ROBOCZA (℃): -20 --- 85 ℃
NAPIĘCIE ROBOCZE (V): 12V
Maksymalny prąd: 15A
REGULACJA PRĘDKOŚCI PWM: (1-20 KHZ) Cykl pracy 0-100%
ANALOGOWA REGULACJA PRĘDKOŚCI NAPIĘCIA (V): 0,1 V-5 V.
Wyjście sygnału impulsu prędkości: Dołącz

Aplikacje:
Wentylator BLDC
Bezszczotkowy silnik prądu stałego
Wentylator chłodzący BLDC
Kosiarka BLDC
Dmuchawa odśrodkowa BLDC


Schemat połączeń
Arduino bezszczotkowy cykl pracy sygnału wyjściowego sygnału impulsowego silnika prądu stałego 0-100% 0
1. Port kontrolny
5V —Wewnętrzne napięcie wyjściowe płyty sterującej, zewnętrzny potencjometr lub przełącznik do regulacji prędkości i pracy rewersyjnej

Z / F —Obrotowe porty sterujące kierunkiem.Podłącz wysoki poziom „5V” lub brak połączenia jest skierowany do przodu, podłącz niski poziom 0 V lub podłącz do GND w odwrotnym kierunku.

VR —Port kontroli prędkości.Analogowa regulacja prędkości liniowej napięcia 0.1 v -5 V, rezystancja wejściowa wynosi 20 K Ohm, połącz z GND, gdy wejściowa regulacja prędkości PWM, częstotliwość PWM: 1-20 KHZ;Cykl pracy 0-100%

EL- Włącz kontrolę portu.Podłącz 5 V lub nie podłączaj, aby umożliwić działanie, podłącz GND, aby zabronić działania.

Sygnał- Wyjście sygnału impulsu prędkości

GND—Używany do kontroli wewnętrznej płyty napędowej

2. Port zasilania
MA ---- faza A silnika
MB ---- faza silnika B
MC ---- faza silnika C
GND ---- DC-
VCC ---- DC +



3: Port czujnika Halla
Ha --- Hall a
Hb --- Hall b
HC --- Hall c
GND --- GND
Wyjście 5 V --- 5 V.

Rysunek wymiarowy
Arduino bezszczotkowy cykl pracy sygnału wyjściowego sygnału impulsowego silnika prądu stałego 0-100% 1

Wytyczne dotyczące aplikacji
1. Upewnij się, że parametry napięcia i mocy silnika nie przekraczają określonego zakresu.
2. Ma zastosowanie do bezszczotkowego silnika prądu stałego hali z halą pod kątem 120 °, nie u wszystkich producentów sekwencja linii Halla jest zgodna, można dostosować sekwencję linii Halla lub sekwencję linii silnika trójfazowego zgodnie z rzeczywistą sytuacją, aby uzyskać najlepszy efekt jazdy.
3. JYQD-V7.5E to płyta sterownika bez obudowy i radiatora, może napędzać silnik poniżej 100 watów bez radiatora, ale wymaga normalnej wentylacji.
4. Port wyjściowy 5 V na płycie napędu jest zabroniony do podłączania zewnętrznego sprzętu zasilającego.Ma zastosowanie tylko do zewnętrznego potencjometru lub przełącznika do regulacji prędkości, komutacji i włączania działania















Arduino bezszczotkowy cykl pracy sygnału wyjściowego sygnału impulsowego silnika prądu stałego 0-100% 2
POBIERZ PODRĘCZNIK UŻYTKOWNIKA JYQD-V7.3E3
