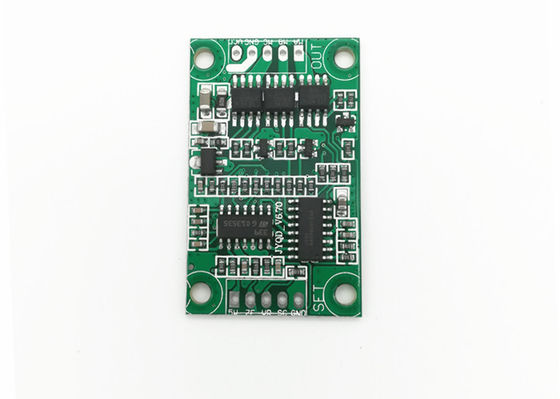

Szczegóły Produktu:
|
Napięcie robocze: | DC12 V. | Prąd pracy: | 2A |
---|---|---|---|
Kontrola prędkości PWM: | tak | Wyjście sygnału prędkości impulsu: | tak |
Cykl pracy: | 0–100% | Numer modelu: | JYQD-V6.7 |
High Light: | sterownik silnika bldc pwm,sterownik pwm bldc,bezczujnikowe sterowniki silników bldc |
1. Upewnij się, że parametry napięcia i mocy silnika nie przekraczają zakresu karty sterownika, jak określono. |
2. Ta płyta sterownika silnika BLDC jest używana do 3-fazowego bezszczotkowego silnika bezczujnikowego, ale nie pasuje bezpośrednio do wszystkich 3-fazowych bezszczotkowych silników bezczujnikowych.Jeśli efekt jazdy nie jest dobry (taki jak jitter rozruchowy, cofanie, prąd roboczy silnika bez obciążenia jest zbyt duży, prędkość nie jest stabilna, wydajność jest niska i nie można uruchomić z obciążeniem). Klienci mogą dostosować rezystancja i pojemność płyty sterującej zgodnie z rzeczywistą sytuacją, aby uzyskać najlepszy efekt jazdy (patrz załącznik, jak wykonać regulację) |
3. Płyta sterownika JYQD-V6.7 to czysta płyta bez obudowy i radiatora.Jeśli moc silnika poniżej 60 W, nie trzeba dodawać radiatora, wystarczy zapewnić normalną wentylację i dobrą izolację.Jeśli moc silnika przekracza 36 W, należy dodać radiator, jak na schemacie poniżej. |
Z / F---- Obrotowe porty sterujące kierunkiem.Podłącz wysoki poziom „5V” lub brak połączenia jest skierowany do przodu, podłącz niski poziom 0 V lub podłącz do GND w odwrotnym kierunku. |
VR---- Port kontroli prędkości.Analogowa regulacja prędkości liniowej napięcia 0.1 v -5 V, rezystancja wejściowa wynosi 20 K Ohm, połącz z GND, gdy wejściowa regulacja prędkości PWM, częstotliwość PWM: 1-20 KHZ;Cykl pracy 0-100% |
GND—Używany do kontroli wewnętrznej płyty napędowej |
MAMA---- faza A silnika |
MB---- faza B silnika |
MC---- faza silnika C |
GND---- DC- |
VCC---- DC + |
