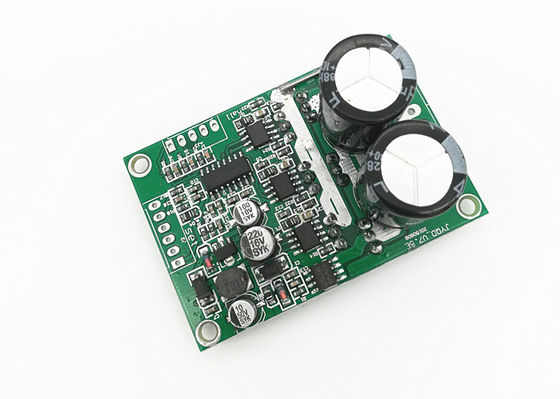

Trójfazowy układ sterowania prędkością sterownika silnika prądu stałego BLDC Pwm

MOQ:	1 zestaw
Cena £:	negotiable
standardowe opakowanie:	Torba PE + karton
Okres dostawy:	5-10 dni
metoda płatności:	T / T, L / C, Paypal
Wydajność dostaw:	1000 zestawów / dzień

Szczegóły Informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia

Chiny

Nazwa handlowa

Numer modelu

JYQD-V7.5E

Napięcie robocze:

36VDC

Prąd pracy:

Kontrola prędkości PWM:

Wyjście sygnału prędkości impulsu:

Zawierać

temperatura robocza:

-20-85 ℃

maksymalna moc:

Podkreślić:

sterownik pwm silnika dc

pwm 3-fazowe sterowanie silnikiem

sterowanie pwm silnika bldc

Opis produktu

Kompaktowy sterownik silnika BLDC z efektem Halla 36VDC, prądowe sterowanie prędkością 15A PWM

MODEL

TEMPERATURA ROBOCZA(℃)

NAPIĘCIE ROBOCZE(V)

Maksymalna moc

· CIĄGŁY PRĄD PRACY

(ZA)

REGULACJA PRĘDKOŚCI PWM

(1-20 KHZ)

ANALOGOWA REGULACJA PRĘDKOŚCI NAPIĘCIA (V)

Wyjście sygnału impulsu prędkości

JYQD-V7.5E

-20-85 ℃

DC36V

700W

15A

Cykl pracy

0–100%

0-5V

√

Aplikacje:

Wentylator BLDC

Silnik BLDC

Dmuchawa powietrza BLDC

Pompa wody BLDC

Schemat połączeń

1. Port kontrolny

5V —Wewnętrzne napięcie wyjściowe płyty sterującej, zewnętrzny potencjometr lub przełącznik do regulacji prędkości i pracy rewersyjnej

Z / F —Obrotowe porty sterujące kierunkiem.Podłącz wysoki poziom „5V” lub brak połączenia jest skierowany do przodu, podłącz niski poziom 0 V lub podłącz do GND w odwrotnym kierunku.

VR —Port kontroli prędkości.Analogowa regulacja prędkości liniowej napięcia 0.1 v -5 V, rezystancja wejściowa wynosi 20 K Ohm, połącz z GND, gdy wejściowa regulacja prędkości PWM, częstotliwość PWM: 1-20 KHZ;Cykl pracy 0-100%

EL- Włącz kontrolę portu.Podłącz 5 V lub nie podłączaj, aby umożliwić działanie, podłącz GND, aby zabronić działania.

Sygnał- Wyjście sygnału impulsu prędkości

GND—Używany do kontroli wewnętrznej płyty napędowej

2. Port zasilania

MA ---- faza A silnika

MB ---- faza silnika B

MC ---- faza silnika C

GND ---- DC-

VCC ---- DC +

3: Port czujnika Halla

Ha --- Hall a

Hb --- Hall b

HC --- Hall c

GND --- GND

Wyjście 5 V --- 5 V.

4. Użyj ekranowanych przewodów, jeśli płyta sterownika znajduje się w odległości większej niż 50 cm od silnika, w przeciwnym razie może to prowadzić do nieprawidłowej jazdy, wpływając na normalne użytkowanie.

5. Odległość portu kontrolnego: 2,54 mm, Odległość portu zasilania: 3,96 mm

6. Zwróć uwagę na izolację pomiędzy sterownikiem MOSFET a radiatorem lub płytą instalacyjną.

Rysunek wymiarowy

Wytyczne dotyczące aplikacji
1.	Upewnij się, że parametry napięcia i mocy silnika nie przekraczają określonego zakresu.
2.	Ma zastosowanie do bezszczotkowego silnika prądu stałego hali z halą pod kątem 120 °, nie u wszystkich producentów sekwencja linii Halla jest zgodna, można dostosować sekwencję linii Halla lub sekwencję linii silnika trójfazowego zgodnie z rzeczywistą sytuacją, aby uzyskać najlepszy efekt jazdy.
3.	JYQD-V7.5E to płyta sterownika bez obudowy i radiatora, może napędzać silnik poniżej 100 watów bez radiatora, ale wymaga normalnej wentylacji.
4.	Port wyjściowy 5 V na płycie napędu jest zabroniony do podłączania zewnętrznego sprzętu zasilającego.Ma zastosowanie tylko do zewnętrznego potencjometru lub przełącznika do regulacji prędkości, komutacji i włączania działania

POBIERZ PODRĘCZNIK UŻYTKOWNIKA JYQD-V7.5E

JYQD-V7.5E-English.pdf
