| Modelu: JYQD-V7.0 |
| Temperatura pracy: -20–85 ℃ |
| Napięcie robocze: 12 V / 24 V. |
| Maksymalny prąd: 3A |
| Ciągły prąd roboczy: 2A |
| Regulacja prędkości PWM (1-20 kHz): cykl pracy 0-100% |
| Analogowa regulacja prędkości napięcia: 0-5 V. |
| Dioda LED błędu: tak |
Wytyczne dotyczące aplikacji
1. Upewnij się, że parametry napięcia i mocy silnika nie przekraczają określonego zakresu.
2. Dotyczy bezszczotkowego silnika prądu stałego hali z halą pod kątem 120 °, nie wszystkich producentów sekwencja linii Halla jest zgodna, można dostosować sekwencję linii Halla lub trójfazową sekwencję linii silnika zgodnie z rzeczywistą sytuacją, aby uzyskać najlepszy efekt jazdy .

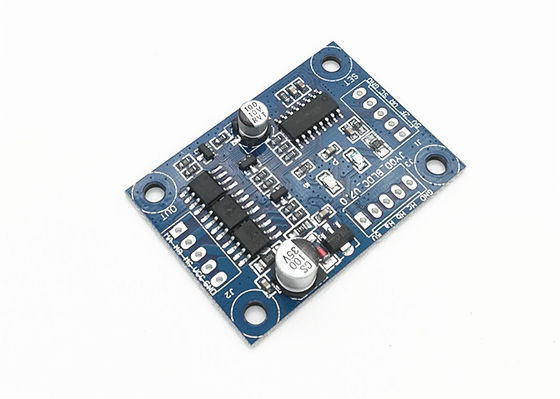

3. JYQD-V7.0 jest płytą sterownika bez obudowy i radiatora, może napędzać silnik poniżej 36 watów bez żadnego radiatora, ale wymaga normalnej wentylacji.
4. Do portu wyjściowego 5 V na płycie napędu nie wolno podłączać zewnętrznych urządzeń zasilających.Ma zastosowanie tylko do zewnętrznego potencjometru lub przełącznika do regulacji prędkości, komutacji i włączania działania
Schemat połączeń
1. Port kontrolny
5V —Wewnętrzne napięcie wyjściowe płyty sterującej, zewnętrzny potencjometr lub przełącznik do regulacji prędkości i pracy rewersyjnej
Z / F—Obrotowe porty sterujące kierunkiem.Podłącz wysoki poziom „5V” lub brak połączenia jest skierowany do przodu, podłącz niski poziom 0 V lub podłącz do GND w odwrotnym kierunku.
VR —Port kontroli prędkości.Analogowa regulacja prędkości liniowej napięcia 0.1 v -5 V, rezystancja wejściowa wynosi 20 K Ohm, połącz z GND, gdy wejściowa regulacja prędkości PWM, częstotliwość PWM: 1-20 KHZ;Cykl pracy 0-100%
SC- Włącz kontrolę portu.Podłącz 5 V lub nie podłączaj, aby umożliwić działanie, podłącz GND, aby zabronić działania.
GND—Używany do kontroli wewnętrznej płyty napędowej
2. Port zasilania
MAMA ---- faza A silnika
MB ---- faza B silnika
MC---- faza silnika C
GND---- DC-
VCC---- DC +
3: Port czujnika Halla
Ha--- Hall a
Hb--- Hall b
HC--- Hall c
GND--- GND
5V--- Wyjście 5 V.
4. Użyj ekranowanych przewodów, jeśli płyta sterownika znajduje się w odległości większej niż 50 cm od silnika, w przeciwnym razie może to prowadzić do nieprawidłowej jazdy, wpływając na normalne użytkowanie.
5. Odległość portu kontrolnego: 2,54 mm, Odległość portu zasilania: 2,54 mm
6. Zwróć uwagę na izolację pomiędzy sterownikiem MOSFET a radiatorem lub płytą instalacyjną.
Rysunek wymiarowy
