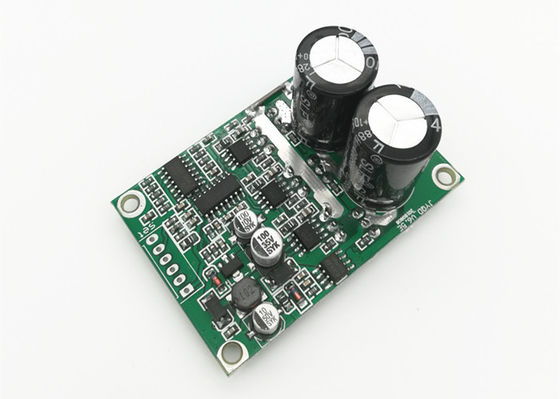

15A Bezczujnikowy sterownik silnika Bldc, podwodna płyta sterownicza śmigła

15A Bezczujnikowy sterownik silnika Bldc, podwodna płyta sterownicza śmigła
15A Current sensorless Bldc Motor Controller , underwater propeller driver board
15A Bezczujnikowy sterownik silnika Bldc, podwodna płyta sterownicza śmigła 15A Bezczujnikowy sterownik silnika Bldc, podwodna płyta sterownicza śmigła 15A Bezczujnikowy sterownik silnika Bldc, podwodna płyta sterownicza śmigła 15A Bezczujnikowy sterownik silnika Bldc, podwodna płyta sterownicza śmigła 15A Bezczujnikowy sterownik silnika Bldc, podwodna płyta sterownicza śmigła

Duży Obraz :  15A Bezczujnikowy sterownik silnika Bldc, podwodna płyta sterownicza śmigła

Szczegóły Produktu:
Miejsce pochodzenia: Chiny
Nazwa handlowa: JUYI
Numer modelu: JYQD-V6.5E
Zapłata:
Minimalne zamówienie: 1 zestaw
Cena: Negotiable
Szczegóły pakowania: Torba PE + karton
Czas dostawy: 5-10 dni
Zasady płatności: T / T, L / C, Paypal
Możliwość Supply: 1000 zestawów / dzień

15A Bezczujnikowy sterownik silnika Bldc, podwodna płyta sterownicza śmigła

Opis
Napięcie robocze: 36-72 V DC Prąd pracy: 15A
Kontrola prędkości: PWM lub 0-5 V. Temp. Pracy: -20-85 ℃
Kształt: Prostokąt Wyjście sygnału prędkości impulsu: tak
High Light:

bezszczotkowy sterownik silnika

,

3-fazowy sterownik silnika

36-72VDC 15A prąd mały rozmiar JYQD-V6.5E BLDC sterownik silnika do bezczujnikowego silnika BLDC


15A Bezczujnikowy sterownik silnika Bldc, podwodna płyta sterownicza śmigła 0

Numer modelu: JYQD-V6.5E
Temp. pracy:-20-85 ℃
Napięcie robocze: 36 V-72 V DC
Maksymalny prąd: 16A
Ciągły prąd roboczy: 15A
• Kontrola prędkości PWM: częstotliwość PWM: 1-20 KHZ;Cykl pracy 0-100%
Analogowa regulacja prędkości napięcia: 0-5 V
Ochrona OV / LV: TAK
Wyjście sygnału impulsu prędkości: TAK

Noty aplikacyjne:
1. Potwierdź, że parametry napięcia i mocy silnika nie przekraczają zakresu płyty sterownika, jak określono.
2. Ta płyta sterownicza jest używana do 3-fazowego bezszczotkowego silnika bezczujnikowego, ale nie pasuje bezpośrednio do wszystkich 3-fazowych bezszczotkowych silników bezczujnikowych.Jeśli efekt jazdy nie jest dobry (np. jitter rozruchu, cofanie, prąd roboczy silnika bez obciążenia jest zbyt duży, prędkość nie jest stabilna, wydajność jest niska i nie można uruchomić z obciążeniem). Klienci mogą dostosować rezystancja i pojemność płyty sterowniczej zgodnie z rzeczywistą sytuacją w celu uzyskania najlepszego efektu jazdy (patrz załącznik, jak wykonać regulację)

3. Płyta sterownika JYQD-V6.5E to goła płyta bez obudowy i radiatora.Jeśli moc silnika poniżej 100 W, nie ma potrzeby dodawania radiatora, wystarczy zapewnić normalną wentylację i dobrą izolację.Jeśli moc silnika przekracza 100 W, należy dodać radiator jak na schemacie jak poniżej.
4. Należy pamiętać, że płyta sterownicza JYQD-V6.5E nie ma zabezpieczenia przed odwrotnym połączeniem, trwale uszkodzi płytę sterowniczą w przypadku odwróconej polaryzacji.

5. Port wyjściowy 5 V na płycie sterownika uniemożliwia podłączenie urządzenia zewnętrznego.Ma zastosowanie tylko do zewnętrznego potencjometru i przełącznika płyty do regulacji prędkości i cofania.
6. Zacisk „Sygnał” na płycie sterownika JYQD-V6.5E jest sygnałem wyjściowym impulsu prędkości silnika (wyjście push-pull), a maksymalny prąd wyjściowy jest mniejszy niż 5 mA.

15A Bezczujnikowy sterownik silnika Bldc, podwodna płyta sterownicza śmigła 1

Schemat płytki sterownika Schemat płytki sterownika z radiatorem

15A Bezczujnikowy sterownik silnika Bldc, podwodna płyta sterownicza śmigła 2


Schemat połączeń

15A Bezczujnikowy sterownik silnika Bldc, podwodna płyta sterownicza śmigła 3
5V ----- Wewnętrzne napięcie wyjściowe płyty sterownika
Sygnał ---- Port wyjściowy sygnału impulsu prędkości silnika, sygnał impulsu 5 V.

1. Port kontrolny
Z/F---- Obrotowe porty sterowania kierunkiem.Podłącz wysoki poziom „5 V” lub brak połączenia w kierunku do przodu, podłącz niski poziom 0 V lub podłącz do GND w kierunku odwrotnym.
VR---- Port kontroli prędkości.Analogowa regulacja prędkości liniowej napięcia 0.1 v-5 V, rezystancja wejściowa wynosi 20 K Ohm, połącz z GND, gdy wejściowa regulacja prędkości PWM, częstotliwość PWM: 1-20 KHZ;Cykl pracy 0-100%
GND--- Używany do wewnętrznej kontroli płyty napędowej;
Moment obrotowy--- Aby rozpocząć korzystanie z regulacji momentu obrotowego, upewnij się, że przed użyciem tej funkcji usuń rezystory dla stałego momentu obrotowego na płycie (skontaktuj się z nami, jeśli chcesz użyć tej funkcji przed użyciem)

2. Port zasilania
MAMA faza silnika A
MB faza silnika B
MC faza silnika C
GND DC-
VCC DC +





3. Użyj przewodów ekranowanych, jeśli tablica sterownicza znajduje się w odległości większej niż 50 cm od silnika, w przeciwnym razie może to prowadzić do nieprawidłowej jazdy, wpływając na normalne użytkowanie.

4. Odległość portu sterującego: 2,54 mm, odległość portu zasilania: 3,96 mm

5. Zwróć uwagę na izolację pomiędzy MOSFET-em sterownika a radiatorem lub płytą montażową.


Rysunek wymiarowy
15A Bezczujnikowy sterownik silnika Bldc, podwodna płyta sterownicza śmigła 4







POBIERZ INSTRUKCJĘ OBSŁUGI JYQD-V6.5E
