JYQD bezszczotkowa płyta sterownika silnika, bezszczotkowa płyta sterownika silnika -20- + 85 ℃

MOQ:	1 zestaw
Cena £:	Zbywalny
standardowe opakowanie:	Torba PE + karton
Okres dostawy:	5-10 dni
metoda płatności:	T / T, L / C, Paypal
Wydajność dostaw:	1000 zestawów / dzień

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia

Chiny

Nazwa handlowa

Numer modelu

JYQD-V8.3E

Napięcie robocze:

24 V DC

Prąd pracy:

Odpowiedni silnik:

silnik bezczujnikowy

Temp. Pracy:

-20- + 85 ℃

Nazwa produktu:

Płyta sterownika silnika BLDC

kolor:

niebieski

Podkreślić:

Sterownik silnika bldc

3-fazowy sterownik silnika

Opis produktu

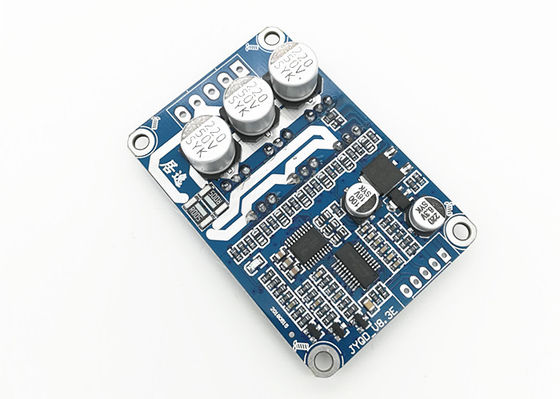

Płytka sterownika bezszczotkowego silnika prądu stałego 24 V DC JYQD-V8.3E do bezczujnikowego silnika BLDC

(Dla bezszczotkowego, bezczujnikowego silnika prądu stałego)

Numer modelu	JYQD-V8.3E
Temp. Pracy	-20-85 ℃
Napięcie robocze	12 V-36 V.
Maksymalny prąd	15A
Ciągły prąd roboczy	15A
· Kontrola prędkości PWM	Częstotliwość PWM: 1-20 KHZ;Cykl pracy 0-100%
Analogowa regulacja prędkości napięcia	0-5V
Ochrona OV / LV	TAK
Wyjście sygnału impulsu prędkości	TAK

Noty aplikacyjne:

1. Upewnij się, że parametry napięcia i mocy silnika nie przekraczają zakresu karty sterownika, jak określono.

2. Ta płyta sterownika jest używana do 3-fazowego bezszczotkowego silnika bezczujnikowego, ale nie nadaje się bezpośrednio do wszystkich 3-fazowych bezszczotkowych silników bezczujnikowych.Jeśli efekt jazdy nie jest dobry (taki jak jitter rozruchowy, cofanie, prąd roboczy silnika bez obciążenia jest zbyt duży, prędkość nie jest stabilna, wydajność jest niska i nie można uruchomić z obciążeniem). Klienci mogą dostosować rezystancja i pojemność płyty sterującej zgodnie z rzeczywistą sytuacją, aby uzyskać najlepszy efekt jazdy (patrz załącznik, jak wykonać regulację)

3. Płyta sterownika JYQD-V8.3E to czysta płyta bez obudowy i radiatora.Jeśli moc silnika poniżej 60 W, nie trzeba dodawać radiatora, wystarczy zapewnić normalną wentylację i dobrą izolację.Jeśli moc silnika przekracza 60 W, należy dodać radiator, jak na schemacie poniżej.

4. Należy pamiętać, że płyta sterownika JYQD-V8.3E nie ma zabezpieczenia przed odwrotnym połączeniem, spowoduje to trwałe uszkodzenie płyty sterownika w przypadku odwrotnej polaryzacji połączenia.

5. Port wyjściowy 5 V na płycie sterownika uniemożliwia podłączenie urządzenia zewnętrznego.Ma zastosowanie tylko do zewnętrznego potencjometru i przełącznika na płycie do regulacji prędkości i zmiany kierunku.

6. Zacisk „M” na płycie sterownika JYQD_V8.3E to sygnał wyjściowy impulsu prędkości silnika (wyjście przeciwsobne), a maksymalny prąd wyjściowy jest mniejszy niż 5 mA.

Schemat połączeń

5V ----- Wewnętrzne napięcie wyjściowe płyty sterownika

M ---- Port wyjściowy sygnału impulsu prędkości silnika, sygnał impulsu 5 V.

1. Port kontrolny

Z / F---- Obrotowe porty sterujące kierunkiem.Podłącz wysoki poziom „5V” lub brak połączenia jest skierowany do przodu, podłącz niski poziom 0 V lub podłącz do GND w odwrotnym kierunku.

VR ---- Port kontroli prędkości.Analogowa regulacja prędkości liniowej napięcia 0.1 v -5 V, rezystancja wejściowa wynosi 20 K Ohm, połącz z GND, gdy wejściowa regulacja prędkości PWM, częstotliwość PWM: 1-20 KHZ;Cykl pracy 0-100%

GND—Używany do kontroli wewnętrznej płyty napędowej

2. Port zasilania

MAMA ---- faza A silnika

MB ---- faza B silnika

MC---- faza silnika C

GND---- DC-

VCC---- DC +

3. Używaj ekranowanych przewodów, jeśli płyta sterownika znajduje się w odległości większej niż 50 cm od silnika, w przeciwnym razie może to prowadzić do nieprawidłowej jazdy, wpływając na normalne użytkowanie.

4. odległość portu sterowania: 2,54 mm, odległość portu zasilania: 3,96 mm

5. Zwróć uwagę na izolację pomiędzy sterownikiem MOSFET a radiatorem lub płytą instalacyjną

Rysunek wymiarowy

POBIERZ PODRĘCZNIK UŻYTKOWNIKA JYQD-V8.3E

JYQD-V8.3E-English.pdf
