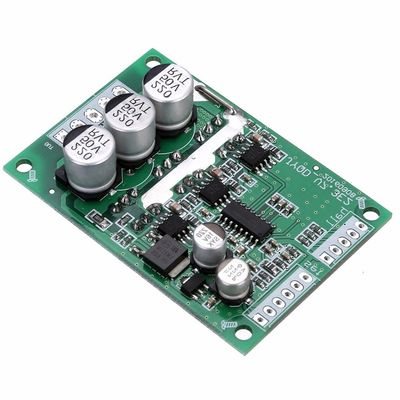

JYQD-V7.3E2 15A Bezszczotkowy sterownik silnika DC 12 V - 36 V DC 500 W.

JYQD-V7.3E2 15A Bezszczotkowy sterownik silnika DC 12 V - 36 V DC 500 W.
JYQD-V7.3E2 15A Bezszczotkowy sterownik silnika DC 12 V - 36 V DC 500 W. JYQD-V7.3E2 15A Bezszczotkowy sterownik silnika DC 12 V - 36 V DC 500 W. JYQD-V7.3E2 15A Bezszczotkowy sterownik silnika DC 12 V - 36 V DC 500 W.

Duży Obraz :  JYQD-V7.3E2 15A Bezszczotkowy sterownik silnika DC 12 V - 36 V DC 500 W.

Szczegóły Produktu:
Miejsce pochodzenia: Chiny
Nazwa handlowa: JUYI
Numer modelu: JYQD-V7.3E2
Zapłata:
Minimalne zamówienie: 1 zestaw
Cena: Negotiable
Szczegóły pakowania: Karton + pianki do pakowania
Czas dostawy: 5-30 dni
Zasady płatności: T / T
Możliwość Supply: 1000 sztuk dziennie

JYQD-V7.3E2 15A Bezszczotkowy sterownik silnika DC 12 V - 36 V DC 500 W.

Opis
Napięcie robocze: 12 V-36 V. Prąd operacyjny: 1-15A
Czujnik: Czujnik Halla rozmiar: 63X42,5X17mm (L * W * H)
Kontrola prędkości: Wejście 0,1 V-5 V lub PWM Waga netto: 30g
High Light:

bezszczotkowy sterownik silnika

,

3-fazowy sterownik silnika

Bezszczotkowy sterownik silnika DC 12V, 24V, 36V, 5A, 10A, 15A 500W, czujnik Halla, bezszczotkowy regulator prędkości silnika prądu stałego

JYQD-V7.3E2 12V-36V bezszczotkowy sterownik silnika prądu stałego


UWAGA:

1: Ta bezszczotkowa płyta sterownika silnika prądu stałego jest szeroko stosowana w silnikach trójprzewodowych bezszczotkowych prądu stałego z czujnikiem Halla (kąt 120 °)
2: pamiętaj, aby dodać radiator, gdy moc wyjściowa przekracza 60 W.


Podczas montażu radiatora należy dodać warstwę izolacyjną na 6 sztuk MOS.Spowoduje to trwałe uszkodzenie płyty sterownika bez izolacji, a także nałoży na izolację smar silikonowy przewodzący ciepło, aby zapewnić lepsze chłodzenie.

3: Ponieważ fabryka silników BLDC może używać innej sekwencji Halla, jeśli silnik uruchomi się nieprawidłowo, nie może się uruchomić lub prąd osiągnie wysoki poziom, dostosuj sekwencję hali lub sterownik zostanie uszkodzony.



4: Proszę podać sterownikowi odpowiednie napięcie, nie przekraczać zakresu roboczego.a sterownik ma wbudowane 5 V do kontroli prędkości, NIE podłączaj dodatkowego zasilania (5 V) do sterownika w celu kontroli prędkości, spowoduje to uszkodzenie sterownika.



Specyfikacje

Napięcie robocze DC 12 V-36 V.
Prąd roboczy ≤15A
Moc wyjściowa ≤500 W.
Kontrola prędkości Wejście 0,1 V-5 V lub PWM
Temperatura robocza -40-85 ℃
Wilgotność pracy ≤90%
Ochrona Zabezpieczenie przed przeciążeniem, zabezpieczenie przed zablokowaniem wirnika, zabezpieczenie nadprądowe
Funkcje Wyjście sygnału impulsu prędkości, łagodne cofanie (485, opcjonalnie port CAN)
Całkowity wymiar 63X42,5X17mm (L * W * H)
Waga netto 30g
Komponent opcjonalny

Potencjometr regulacji prędkości

zewnętrzny 5-cyfrowy obrotomierz





Instrukcje okablowania

JYQD-V7.3E2 15A Bezszczotkowy sterownik silnika DC 12 V - 36 V DC 500 W. 0









Wymiar montażowy

JYQD-V7.3E2 15A Bezszczotkowy sterownik silnika DC 12 V - 36 V DC 500 W. 1
