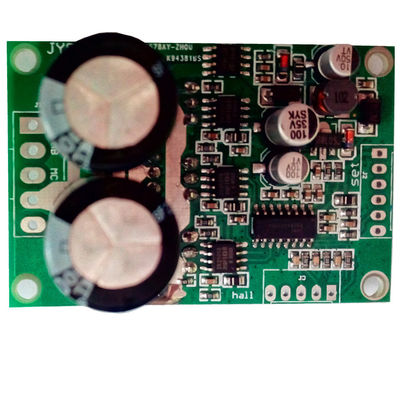

Obwód elektronicznego regulatora prędkości DC 36V 15A 700W do silników bezszczotkowych

Obwód elektronicznego regulatora prędkości DC 36V 15A 700W do silników bezszczotkowych
DC 36V 15A 700W Electronic Speed Controller Circuit For Brushless Motors
Obwód elektronicznego regulatora prędkości DC 36V 15A 700W do silników bezszczotkowych Obwód elektronicznego regulatora prędkości DC 36V 15A 700W do silników bezszczotkowych

Duży Obraz :  Obwód elektronicznego regulatora prędkości DC 36V 15A 700W do silników bezszczotkowych

Szczegóły Produktu:
Miejsce pochodzenia: Chiny
Nazwa handlowa: OWO
Numer modelu: JYQD-V7.5E
Zapłata:
Minimalne zamówienie: 1 zestaw
Cena: Negotiable
Szczegóły pakowania: Karton + pianki do pakowania
Czas dostawy: 5-30 dni
Zasady płatności: T / T
Możliwość Supply: 1000 sztuk dziennie

Obwód elektronicznego regulatora prędkości DC 36V 15A 700W do silników bezszczotkowych

Opis
Napięcie robocze: 36 V. Prąd operacyjny: 15A
Czujnik: Czujnik Halla rozmiar: 63X42,5X33mm (L * W * H)
Kontrola prędkości: Wejście 0,1 V-5 V lub PWM Podanie: Wentylator, pompa, skuter, silnik bldc
High Light:

bezszczotkowy sterownik silnika

,

3-fazowy sterownik silnika



Bezszczotkowy sterownik silnika prądu stałego 36V 15A 700W z czujnikiem Halla do skutera elektrycznego

JYQD-V7.5E 12V-36V bezszczotkowy sterownik silnika prądu stałego





Specyfikacje

Napięcie robocze DC 36V
Prąd roboczy ≤20A
Moc wyjściowa ≤700 W.
Kontrola prędkości Wejście 0,1 V-5 V lub PWM
Temperatura robocza -40-85 ℃
Wilgotność pracy ≤90%
Ochrona Zabezpieczenie przed przeciążeniem, zabezpieczenie przed zablokowaniem wirnika, zabezpieczenie nadprądowe
Funkcje Wyjście sygnału impulsu prędkości, łagodne cofanie (485, opcjonalnie port CAN)
Całkowity wymiar 63X42,5X33mm (L * W * H)
Waga netto 38g
Komponent opcjonalny

Potencjometr regulacji prędkości

zewnętrzny 5-cyfrowy obrotomierz


UWAGA:

1: Ta bezszczotkowa płyta sterownika silnika prądu stałego jest szeroko stosowana w silnikach trójprzewodowych bezszczotkowych prądu stałego z czujnikiem Halla (kąt 120 °)


2: pamiętaj, aby dodać radiator, gdy moc wyjściowa przekracza 60 W.


Podczas montażu radiatora należy dodać warstwę izolacyjną na 6 sztuk MOS.Spowoduje to trwałe uszkodzenie płyty sterownika bez izolacji, a także nałoży na izolację smar silikonowy przewodzący ciepło, aby zapewnić lepsze chłodzenie.

3: Ponieważ fabryka silników BLDC może używać innej sekwencji Halla, jeśli silnik uruchomi się nieprawidłowo, nie może się uruchomić lub prąd osiągnie wysoki poziom, dostosuj sekwencję hali lub sterownik zostanie uszkodzony.



4: Proszę podać sterownikowi odpowiednie napięcie, nie przekraczać zakresu roboczego.a sterownik ma wbudowane 5 V do kontroli prędkości, NIE podłączaj dodatkowego zasilania (5 V) do sterownika w celu kontroli prędkości, spowoduje to uszkodzenie sterownika.







Instrukcje okablowania

Obwód elektronicznego regulatora prędkości DC 36V 15A 700W do silników bezszczotkowych 0

Obwód elektronicznego regulatora prędkości DC 36V 15A 700W do silników bezszczotkowych 1









Wymiar montażowy



Obwód elektronicznego regulatora prędkości DC 36V 15A 700W do silników bezszczotkowych 2
