Szczegóły Produktu:
|
| Napięcie robocze: | 24vdc | Prąd pracy: | 15A |
|---|---|---|---|
| Kontrola prędkości PWM: | Cykl roboczy 0-100% | Wyjście sygnału prędkości impulsu: | tak |
| Efekt Halla: | tak | Bezszczotkowy: | tak |
| High Light: | Bezszczotkowy sterownik silnika prądu stałego 12 V do 36 V 500 W,bezszczotkowy sterownik silnika 500 W,sterownik BLDC od 12 V do 36 V |
||
UWAGA:

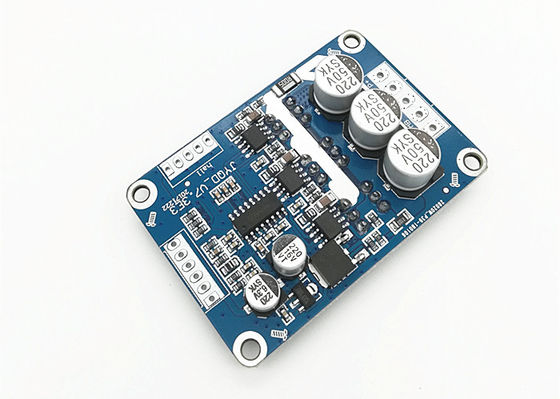

1: Ta płyta sterownicza silnika BLDC ma szerokie zastosowanie do trzech silników BLDC z czujnikiem Halla (kąt 120 °)
2: pamiętaj, aby dodać radiator, gdy moc wyjściowa przekracza 60 W.
Podczas montażu radiatora należy dodać warstwę izolacyjną na 6 sztuk MOS.Spowoduje to trwałe uszkodzenie płyty sterownika bez izolacji, a także nałoży na izolację smar silikonowy przewodzący ciepło, aby zapewnić lepsze chłodzenie.
3: Ponieważ fabryka silników BLDC może używać innej sekwencji Halla, jeśli silnik uruchomi się nieprawidłowo, nie może się uruchomić lub prąd osiągnie wysoki poziom, dostosuj sekwencję hali lub sterownik zostanie uszkodzony.
4: Proszę podać sterownikowi odpowiednie napięcie, nie przekraczać zakresu roboczego.a sterownik ma wbudowane 5 V do kontroli prędkości, NIE podłączaj dodatkowego zasilania (5 V) do sterownika w celu kontroli prędkości, spowoduje to uszkodzenie sterownika.
Specyfikacje
| Napięcie robocze | DC 12 V-36 V. |
| Prąd roboczy | ≤15A |
| Moc wyjściowa | ≤500 W. |
| Kontrola prędkości | Wejście 0,1 V-5 V lub PWM |
| Temperatura robocza | -40-85 ℃ |
| Wilgotność pracy | ≤90% |
| Ochrona | Zabezpieczenie przed przeciążeniem, zabezpieczenie przed zablokowaniem wirnika, zabezpieczenie nadprądowe |
| Funkcje | Wyjście sygnału impulsu prędkości, łagodne cofanie (485, opcjonalnie port CAN) |
| Całkowity wymiar | 63X42,5X17mm (L * W * H) |
| Waga netto | 55 g |
| Komponent opcjonalny |
Potencjometr regulacji prędkości zewnętrzny 5-cyfrowy obrotomierz |
Instrukcje okablowania
Wymiar montażowy
