2.5KW Elektroniczna pompa cyrkulacji płynu chłodzącego - wejście DC48V do magazynowania energii i zarządzania cieplnym

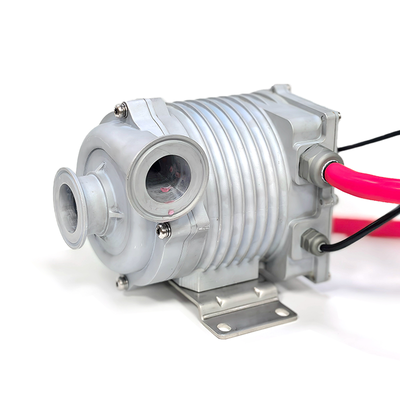

OWP-BL2000H-D3-1 to pozioma, jednostopniowa, odśrodkowa, hermetyczna pompa elektroniczna, zaprojektowana specjalnie do systemów zarządzania termicznego w projektach magazynowania energii. Jako kluczowy element infrastruktury rozpraszania ciepła, pompa ta została zaprojektowana tak, aby zapewniać niezawodne przenoszenie płynów z wodą dejonizowaną lub płynem niezamarzającym jako medium roboczym. Integracja bezszczotkowego silnika synchronicznego z magnesami trwałymi i hermetycznej konstrukcji odśrodkowej zapewnia wysoką wydajność, długą żywotność i szczelność – kluczowe wymagania do utrzymania stabilnych warunków termicznych w zastosowaniach magazynowania energii. Dzięki napięciu znamionowemu DC48V, maksymalnemu natężeniu przepływu 275 l/min przy wysokości podnoszenia 30 m i stopniu ochrony IP67, pompa jest zoptymalizowana do pracy w trudnych warunkach, jednocześnie spełniając rygorystyczne wymagania dotyczące zarządzania termicznego systemów magazynowania energii.

Zarządzanie termiczne magazynowania energii stawia unikalne wyzwania techniczne, które bezpośrednio wpływają na bezpieczeństwo systemu i efektywność operacyjną. Po pierwsze, ryzyko wycieków w systemach cyrkulacji płynów może prowadzić do zwarć lub uszkodzenia sprzętu, stanowiąc poważne zagrożenie bezpieczeństwa w środowiskach magazynowania energii o wysokim napięciu. Po drugie, systemy magazynowania energii działają w warunkach zmiennego napięcia, wymagając od pomp utrzymania stabilnej wydajności w szerokim zakresie napięcia wejściowego bez utraty wydajności. Po trzecie, ekstremalne warunki środowiskowe—w tym temperatury od -40°C do 60°C i wysoka wilgotność (5-95%)—wymagają solidnej ochrony i trwałości materiałów, aby zapewnić ciągłe działanie. Po czwarte, systemy zarządzania termicznego wymagają precyzyjnej kontroli przepływu, aby dopasować się do zmiennych obciążeń cieplnych, ponieważ niespójny przepływ może prowadzić do przegrzania lub nieefektywnego zużycia energii. Po piąte, długoterminowa niezawodność jest kluczowa, ponieważ nieplanowane przestoje w celu konserwacji pomp mogą zakłócić działanie magazynowania energii i generować znaczne koszty. Dodatkowo, zanieczyszczenie hałasem w środowiskach przemysłowych wymaga cichej pracy, aby spełnić normy dotyczące miejsca pracy. Wreszcie, kompatybilność ze standardowymi protokołami komunikacyjnymi (np. RS485) jest niezbędna do bezproblemowej integracji z scentralizowanymi systemami monitorowania, umożliwiając śledzenie wydajności w czasie rzeczywistym.

Aby sprostać wspomnianym głównym wymaganiom branżowym, OWP-BL2000H-D3-1 integruje funkcje techniczne, które bezpośrednio przekładają się na praktyczne rozwiązania:

1. Szczelność: Konstrukcja pompy odśrodkowej hermetycznej eliminuje uszczelnienia dynamiczne, całkowicie eliminując ryzyko wycieków—kluczowe rozwiązanie dla środowisk magazynowania energii o wysokim napięciu, gdzie wyciek płynu mógłby spowodować katastrofalne awarie.
2. Wysoka wydajność i długa żywotność: Wyposażona w bezszczotkowy silnik synchroniczny z magnesami trwałymi, pompa osiąga wysoką sprawność konwersji energii, jednocześnie wydłużając żywotność do ≥40 000 godzin. Bezpośrednio odpowiada to na zapotrzebowanie na długoterminową niezawodność, zmniejszając częstotliwość konserwacji i przestoje w pracy.
3. Stabilna adaptacja napięcia: Dzięki zakresowi napięcia roboczego DC42~58V, pompa utrzymuje stałą wydajność w warunkach zmiennego zasilania, zapewniając nieprzerwane zarządzanie termiczne, nawet gdy napięcie wyjściowe systemu magazynowania energii się zmienia.
4. Precyzyjna stała kontrola przepływu: Wbudowana funkcja stałej kontroli przepływu zapewnia stabilne dostarczanie płynu niezależnie od zmian ciśnienia, dopasowując się do dynamicznych wymagań obciążenia cieplnego systemów magazynowania energii i zapobiegając przegrzaniu lub nieefektywnemu chłodzeniu.
5. Kompleksowe mechanizmy ochrony: Pompa zawiera ochronę przed odwrotnym podłączeniem, ochronę przed pracą na sucho, ochronę przed przepięciami/prądem przetężeniowym oraz ochronę przed przeciążeniem/przegrzaniem. Funkcje te chronią pompę i cały system zarządzania termicznego przed uszkodzeniem spowodowanym nienormalnymi warunkami pracy, zwiększając ogólne bezpieczeństwo systemu.
6. Adaptacja do trudnych warunków środowiskowych: Dzięki stopniowi ochrony IP67, pompa jest pyłoszczelna i wodoodporna, zdolna do pracy w wilgotności od 5 do 95% i temperaturach otoczenia od -40°C do 60°C. Wilgotne części z odlewanego aluminium zapewniają odporność na korozję ze strony wody dejonizowanej i płynu niezamarzającego, spełniając wymagania dotyczące trwałości materiałów w ekstremalnych warunkach przemysłowych.
7. Cicha praca: Pracując z głośnością ≤70dB (mierzoną w odległości 1 metra od pompy), pompa jest zgodna z normami przemysłowymi dotyczącymi hałasu, odpowiadając na zapotrzebowanie na cichy sprzęt w miejscach pracy.
8. Bezproblemowa integracja systemu: Interfejs komunikacyjny RS485 umożliwia transmisję danych w czasie rzeczywistym do scentralizowanych systemów monitorowania, wspierając zdalne śledzenie wydajności i ułatwiając integrację z ogólną architekturą sterowania magazynowaniem energii.

OWP-BL2000H-D3-1 jest przeznaczona wyłącznie do zarządzania termicznego w projektach magazynowania energii. Jej wysokie natężenie przepływu (275 l/min przy wysokości podnoszenia 30 m) i moc znamionowa 2500 W umożliwiają wydajne przenoszenie ciepła, co czyni ją odpowiednią dla systemów magazynowania energii na dużą skalę, gdzie krytyczne jest szybkie rozpraszanie ciepła. Kompatybilność pompy z wodą dejonizowaną i płynem niezamarzającym jest zgodna z wymaganiami płynów w systemach zarządzania termicznego magazynowania energii, a szeroki zakres temperatur pracy (-40°C ~ 60°C) zapewnia stabilność wydajności zarówno w instalacjach magazynowania energii wewnątrz, jak i na zewnątrz. Dodatkowo, stopień ochrony IP67 i odporne na korozję elementy z odlewanego aluminium sprawiają, że jest ona przystosowana do trudnych warunków pracy, często spotykanych w obiektach magazynowania energii, zapewniając niezawodne, długoterminowe działanie.

OWP-BL2000H-D3-1 działa na zasadzie siły odśrodkowej generowanej przez obracające się wirnik. Bezszczotkowy silnik synchroniczny z magnesami trwałymi napędza wirnik do szybkiego obrotu, tworząc podciśnienie na wlocie, które zasysa medium robocze (wodę dejonizowaną lub płyn niezamarzający) do komory pompy. Obracający się wirnik nadaje cieczy energię kinetyczną, która następnie jest przekształcana w energię ciśnienia, gdy ciecz przepływa przez ślimak, generując wymaganą wysokość podnoszenia do cyrkulacji medium przez system zarządzania termicznego magazynowania energii. Hermetyczna konstrukcja izoluje silnik od płynu, eliminując uszczelnienia dynamiczne i zapobiegając wyciekom. Wbudowany system stałej kontroli przepływu reguluje prędkość silnika w czasie rzeczywistym w zależności od zmian ciśnienia, zapewniając stabilne natężenie przepływu niezależnie od oporu systemu. Kompleksowe mechanizmy ochrony monitorują parametry pracy (np. napięcie, prąd, temperaturę i obecność płynu) i uruchamiają działania ochronne (np. wyłączenie, regulacja prędkości) po wykryciu anomalii, chroniąc pompę i system zarządzania termicznego. Interfejs komunikacyjny RS485 przesyła dane operacyjne (np. natężenie przepływu, temperaturę, status) do centralnego systemu sterowania, umożliwiając monitorowanie w czasie rzeczywistym i zdalne zarządzanie.

W systemach zarządzania termicznego branża zazwyczaj stosuje metodę kalibracji „natężenie przepływu 1,5 l/min odpowiadające 1 kW zdolności rozpraszania ciepła” w celu dopasowania pomp do wymagań obciążenia cieplnego. Opierając się na tej praktyce branżowej, maksymalne natężenie przepływu OWP-BL2000H-D3-1 wynoszące 275 l/min przy wysokości podnoszenia 30 m może być wykorzystane do oszacowania jej dopasowanego zakresu dla systemów rozpraszania ciepła. Obliczając na podstawie powszechnej kalibracji branżowej, zdolność przepływu pompy odpowiada zakresowi rozpraszania ciepła wynoszącemu około 183 kW (275 l/min ÷ 1,5 l/min na kW). Wskazuje to, że pompa nadaje się do CDU (Cooling Distribution Unit) i innych systemów rozpraszania ciepła obsługujących hosty magazynowania energii z obciążeniami cieplnymi w tym przybliżonym zakresie. Przy wyborze należy również wziąć pod uwagę rzeczywiste ciśnienie systemowe (kompatybilne z -0,9 Bar ~ 10 Bar), rodzaj medium (woda dejonizowana lub płyn niezamarzający) oraz warunki środowiskowe (temperatura, wilgotność, wysokość n.p.m.), aby zapewnić zgodność ze specyfikacjami pompy. Dodatkowo, moc znamionowa pompy wynosząca 2500 W powinna być kompatybilna z możliwościami zasilania systemu magazynowania energii, aby uniknąć problemów operacyjnych spowodowanych niedopasowaniem mocy.

P1: Jaki jest czas realizacji zamówienia na elektroniczną pompę cyrkulacyjną płynu chłodzącego OWP-BL2000H-D3-1?

O1: Standardowy czas realizacji zamówienia wynosi 20 dni roboczych od daty potwierdzenia zamówienia.

P2: Czy pompa obsługuje dostosowanie do specyficznych wymagań projektu?

O2: Tak, produkt obsługuje dostosowanie do unikalnych specyfikacji technicznych lub scenariuszy zastosowań projektów magazynowania energii.

P3: Jakie wsparcie posprzedażowe jest zapewnione dla pompy, w tym gwarancja i pomoc techniczna?

O3: Pompa objęta jest 2-letnią gwarancją obejmującą wady produkcyjne. Dodatkowo oferujemy szybkie wsparcie techniczne w celu rozwiązania problemów operacyjnych lub integracyjnych.
