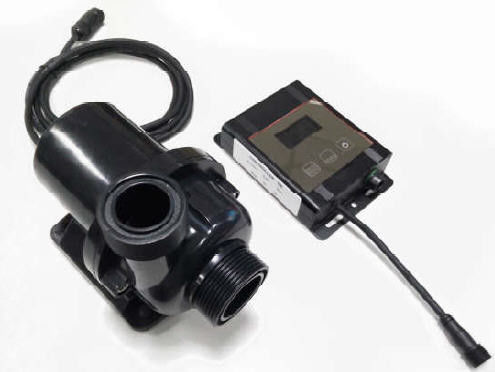

7000L H Elektryczna cyrkulacja wody w akwarium BLDC Pompa wodna 24v

OWPD7-24 Bezszczotkowa pompa cyrkulacyjna do akwarium do akwarium, stawu akwakultury, nawadniania rolniczego

OWPD7-24bezszczotkowa pompa wodna do akwarium

Wzmocnienie / cyrkulacja / Zmienna częstotliwość / Niski poziom hałasu / odśrodkowe sterowanie pompą / PWM

 ■ Aplikacje

1: Akwarium

2: Akwakultura

3: SPA

4: Staw Koi

5: Basen

6:Staw akwakultury

■ Funkcje i zalety
※ Samoczynne zabezpieczenie przed pracą na sucho
※ Pamięć stanu pracy
※ Wysoka wydajność
※ Niski poziom hałasu i płynna praca
※ Sterownik zewnętrzny
※ 2 W na krok regulacji
※ Instalacja zatapialna lub sucha
※ Używając wody morskiej
※ Wyświetlacz LCD pokazujący obroty, prąd itp.
※ Sterowanie sygnałem 0-10V
※ Dotykanie przycisków
※ Sterownik Ture FOC

■ Specyfikacje

■ Instrukcja montażu

Pompy z serii OWPD to pompy odśrodkowe, które wymagają wstępnie napełnionego,
Pompa jest zainstalowana w najniższym położeniu systemu, aby wirnik był zawsze zanurzony w cieczy lub wstępnie napełnił pompę przed włączeniem zasilania.

1: Pompa nie powinna pracować na sucho, mimo że może pracować na sucho przez 60 sekund (po 60 sekundach pracy na sucho automatycznie się zatrzyma). Praca na sucho powoduje hałas, zwiększając również ścieranie wału i tulei wału.

2: Użyj rury gwintowanej o zalecanej średnicy (węża) łączącej wlot pompy, jeśli używasz wlotu pompy wężowej o mniejszej średnicy, Ze względu na podciśnienie w pompie, powietrze z zewnątrz łatwiej dostanie się do pompy przez rurociąg, dzięki czemu pogorszenie wydajności pompy, a także pęcherzyki powietrza powodują uszkodzenie pompy.

3: Patrząc z kierunku wlotu pompy, wirnik obraca się zgodnie z ruchem wskazówek zegara (patrz strzałka na wylocie).

4: Pompę można zamontować pionowo lub poziomo (patrz rysunek 1) W przypadku montażu pionowego króciec tłoczny powinien być skierowany do góry.

5: Aby uniknąć suchobiegu (powietrze utknęło w wirniku), króciec wylotowy pompy wodnej powinien być pionowy lub znajdować się w górnej części wirnika.(patrz rysunek 1)

6: Podłączona rura powinna być zamontowana pionowo (lub bez kolanka w odległości 20 cm), aby ułatwić odprowadzanie powietrza, rura wylotowa nie powinna być mniejsza niż kolano 90 stopni (patrz rysunek 2).

7: nie można używać wody morskiej ani innych ciężkich zanieczyszczeń z płynnym zanieczyszczeniem o dużym ziarnie jako ciekłym medium.

rysunek 1 rysunek 2 rysunek 3

■ Parametr temperatury
Średnia temperatura cieczy: od -25 ℃ do + 80 ℃
Temperatura otoczenia podczas pracy: od -10 ℃ do + 100 ℃
Temperatura przechowywania: od -40 ℃ do + 70 ℃ (-40 ° F do + 158 ° F)
(do 100 ℃, ale skróci to żywotność)

■ Ciśnienie w układzie
-0,2 do 2,5 bara (100 ℃ (212 ° F)).
Żywotność wynosi ponad 20 000 godzin w oparciu o napięcie znamionowe i temperaturę otoczenia 36 ℃ (86 ° F).

■ Zakres napięcia

Chociaż silnik może być używany w szerokim zakresie napięć i temperatur, ale zbyt niskie lub zbyt niskie napięcie i temperatura wpłyną na żywotność silnika, pompa nie może być narażona na działanie promieniowania cieplnego w otoczeniu.

Medium ciecz: czysta woda, woda morska (części opcjonalne), ciekła mieszanina (woda z glikolem poniżej 60%)

■ Usługa dostosowywania:
1: Części pompy można dostosować do specyficznych wymagań klienta
2: Parametry wydajności pomp można dostosować do wymagań klienta
3: Opcjonalne akcesoria pompy, które można dostosować do wymagań klienta
4: Specjalny program obwodowy dostosowywalny zgodnie z wymaganiami klienta
5: Zewnętrzną obudowę można dostosować do wymagań klienta

■ Konstrukcja pompy wodnej

※ Pompa jest napędzana silnikiem BLDC z kontrolerem sinusoidalnym.
※ Korpus pompy jest wypełniony żywicą epoksydową, brak wycieku wody do stojana, temperatura
kontroler wewnątrz, aby chronić przed ciepłem.
※ Zamknięty wirnik jest bardziej efektywny, a woda zawraca się do obiegu wewnątrz wirnika w celu zmniejszenia ciepła
podnieść.
※ Głowica pompy została zaprojektowana w oparciu o mechanikę płynów w celu zwiększenia wydajności.
※ Tytanowa śruba do wody morskiej.
※ Stopki pompki do żelu zmniejszające wibracje.
※ Otwór wlotowy i wylotowy to standardowy gwint brytyjski, a ich średnica zewnętrzna jest rozszerzona w celu zwiększenia
ciśnienie pompy.

■ Wydajność pompy wodnej

■ Wymiary pompy wodnej

OWPD7

OWPD10, OWD12.OWPD15

■ Armatura pompy wodnej

■ Zastosowania w pompach wodnych
