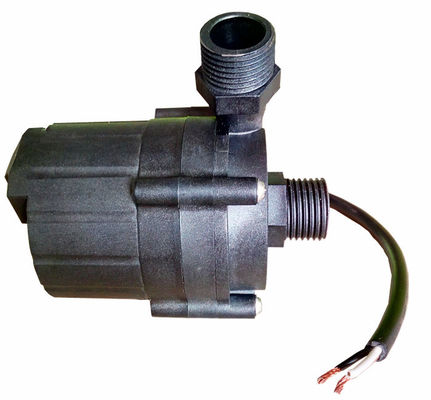

20L M Małe akwarium 24-woltowa pompa do stawu zasilana prądem stałym

DKB60 24V bezszczotkowa pompa wodna DC, do cyrkulacji wody w akwarium

Seria DKB60 Przemysłowa bezszczotkowa pompa wodna DC

Wzmocnienie / cyrkulacja / Zmienna częstotliwość / Niski poziom hałasu / odśrodkowe sterowanie pompą / PWM

■ Aplikacje

■ Funkcje
◆ Pompa odśrodkowa
◆ Przenoszenie siły magnetycznej (konstrukcja pompy osłonowej)
◆ Bezszczotkowy silnik prądu stałego o wysokiej wydajności, niskie zużycie energii, wysoka wydajność, długa żywotność.
◆ Z szerokim zakresem temperatur pracy
◆ Sterowanie prędkością sygnału PWM
◆ Ze stałą kontrolą przepływu
◆ Ochrona przed odwrotną polaryzacją (opcjonalnie)
◆ Ochrona przed suchobiegiem (opcja)
◆ Zabezpieczenie przed przepięciem, przepięciem
◆ Przeciążenie, ochrona przed przegrzaniem

■ Opis techniczny (części mające kontakt z cieczą)
Obudowa głowicy pompy: PPS + GF
Wirnik: PPS + GF
Wnęka osłony: PPS + GF
Tuleja wału: materiały kompozytowe z żywicy węglowej / tuleja ceramiczna
Wał: oś ceramiczna / wał ze stali nierdzewnej
Pierścień uszczelniający: EPDM

■ Urządzenie napędowe (w tym silnik)
Elektromagnes napędowy: Plastikowy odlew magnetyczny
Śruby i nakrętki: stal nierdzewna SUS 304
Silnik napędowy: silnik bezszczotkowy
Rama drutu silnika: PPA + GF (czarny)
Obudowa pompy: PPS + GF (odporność na promieniowanie UV)
Wspornik: stal nierdzewna SUS 304
Obręcz wspornika: stal nierdzewna US 304 + gumowy pierścień tłumiący
Wodoodporność w oparciu o stopień ochrony IP65 (en60529)
Okablowanie: 3 przewody / wodoodporne złącze jest opcjonalne
Średnica dyszy: 20,5 mm (średnica wewnętrzna: 14,5 mm)

■ Specyfikacje modelu
DKB60-12G 12 V.
DKB60-24G 24 V.
Z przyrostkiem modelu wspornika montażowego: SR (np .: DKB60-12GSR)

■ Instrukcja montażu
Pompy serii DKB60 to pompy odśrodkowe, które wymagają wstępnie napełnionego,
Pompa jest zainstalowana w najniższym położeniu systemu, aby wirnik był zawsze zanurzony w cieczy lub wstępnie napełnił pompę przed włączeniem zasilania.

1: Pompa nie powinna pracować na sucho, mimo że może pracować na sucho przez 30 sekund (po 30 sekundach pracy na sucho automatycznie się zatrzyma). Praca na sucho powoduje hałas, zwiększając również ścieranie wału i tulei wału.

2: Użyj rury gwintowanej o zalecanej średnicy łączącej wlot pompy, jeśli używasz wlotu pompy wężowej o mniejszej średnicy, Ze względu na podciśnienie w pompie, powietrze z zewnątrz łatwiej dostanie się do pompy przez rurociąg, poprawi to wydajność pompy degradacja, a także pęcherzyki powietrza powodują uszkodzenie pompy.

3: Patrząc z kierunku wlotu pompy, wirnik obraca się zgodnie z ruchem wskazówek zegara (patrz strzałka na wylocie).

4: Pompę można zamontować pionowo lub poziomo (patrz rysunek 1) W przypadku montażu pionowego króciec tłoczny powinien być skierowany do góry.

5: Aby uniknąć suchobiegu (powietrze utknęło w wirniku), króciec wylotowy pompy wodnej powinien być pionowy lub znajdować się w górnej części wirnika.(patrz rysunek 1)

6: Podłączona rura powinna być zamontowana pionowo (lub bez kolanka w odległości 20 cm), aby ułatwić odprowadzanie powietrza, rura wylotowa nie powinna być mniejsza niż kolano 90 stopni (patrz rysunek 2).

7: nie można używać wody morskiej ani innych ciężkich zanieczyszczeń z płynnym zanieczyszczeniem o dużym ziarnie jako ciekłym medium.

rysunek 1 rysunek 2 rysunek 3

■ Parametr temperatury
Średnia temperatura cieczy: -25 ℃ do + 105 ℃ (-13 ° F do + 221 ° F)
Temperatura otoczenia podczas pracy: od -10 ℃ do + 100 ℃ (od 14 ° F do + 212 ° F)
Temperatura przechowywania: od -40 ℃ do + 70 ℃ (-40 ° F do + 158 ° F)
(do 100 ℃, ale skróci to żywotność)

■ Ciśnienie w układzie
-0,2 do 2,5 bara (100 ℃ (212 ° F)).
Żywotność wynosi ponad 20 000 godzin w oparciu o napięcie znamionowe i temperaturę otoczenia 36 ℃ (86 ° F).

■ Zakres napięcia
Znamionowa pompa wodna 12 V, działający zakres 9 V - 16 V.
Znamionowa pompa wodna 24 V, działający zakres 16 V - 30 V.
Chociaż silnik może być używany w szerokim zakresie napięć i temperatur, ale zbyt niskie lub zbyt niskie napięcie i temperatura wpłyną na żywotność silnika, pompa nie może być narażona na działanie promieniowania cieplnego w otoczeniu.

Średnia ciecz: czysta woda, ciekła mieszanina (woda z glikolem poniżej 60%)

■ Parametry elektryczne
Specyfikacja:
Nr specyfikacji kategorii
1 Napięcie znamionowe 12 V / 24 V.
2 Wykonalne napięcie 9-16 V / 18 V-30 V.
3 Moc znamionowa 5-60 W.
3 Zakres przepływu 0-20 l / min
4 Zakres podnoszenia 0-10 M.
5 Hałas ≤40dB
6 Żywotność 20000H
7 Tryb pracy praca ciągła
8 Średnica wlotu 20,5 mm (średnica wewnętrzna: 14,5 mm)
9 Średnica wylotu 20,5 mm (średnica wewnętrzna: 14,5 mm)

■ Opis okablowania
Standardowa długość drutu: 40 CM (NIE PRZECIĄGNĄĆ DRUTU)

Czarny: DC -
Szary: PWM
Brązowy: DC + 12 / 24VDC

■ Opis PWM

Trzy sposoby regulacji prędkości

1: napięcie analogowe 0-5 V.
2: współczynnik cyklu pracy PWM 0% -100% (wykres poniżej)
3: częstotliwość wejściowa PWM (1K-10K Hz)

Wszystkie dane można dostosować do klienta

■ Budowa pompy

■ Usługa dostosowywania:
1: Części pompy można dostosować do specyficznych wymagań klienta
2: Parametry wydajności pomp można dostosować do wymagań klienta
3: Opcjonalne akcesoria pompy, które można dostosować do wymagań klienta
4: Specjalny program obwodowy dostosowywalny zgodnie z wymaganiami klienta
5: Zewnętrzną obudowę można dostosować do wymagań klienta

■ Wykres krzywych

■ Ogólne wymiary pompy wodnej

■ Wymiary gabarytowe pompy wodnej (złącze węża z wężem)
