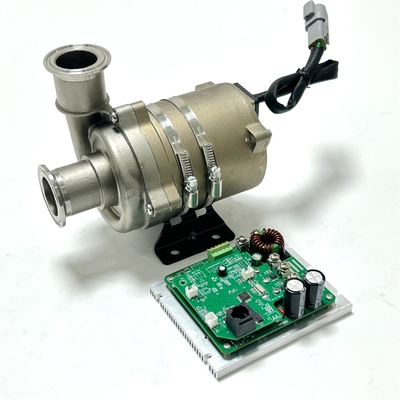

Elektryczne pompy chłodzące dostosowane do potrzeb 48VDC wejście do chłodzenia zanurzonego w centrum danych

Elektryczna pompa chłodnicza 48VDC wejście do chłodzenia zanurzonego w centrum danych

Cechy produktu

Nazwa produktu: Elektryczna pompa wodna BLDC

Model:OWPD650B-1

Żywotność: 40000 godzin

Klasa IP: IP67

Wygląd: Stal nierdzewna naturalny kolor

Klamy: wszystko w jednym

Głos: ≤ 65 dB (A)

Waga: 4,26 kg

Ciętość: przy 0,4Mpa wyciek < 1 ml

Odporność na ogień: Zgodnie z normą GB/T 2408 spełnia poziom HB w przypadku spalania poziomego i poziom V-0 w przypadku spalania pionowego

Wytrzymałość mechaniczna: Zgodnie ze standardem QC/T413-2015, spełnia ocenę ciężkości: w silniku

Zastrzeżenie: Zastrzeżenie nie jest zgodne z normą GBT 30512-2014

Zakres stosowania

Temperatura otoczenia: -40°C -85°C

Temperatura płynu: -40°C 85°C

Typ płynu: komercyjne środki chłodzące mogą być stosowane z pompami wodnymi, ale nie jest dozwolone mieszanie różnych środków chłodzących.

Aby system chłodzenia został całkowicie wypełniony mediami, system chłodzenia musi być całkowicie odprowadzony do próżni.

Instalacja: Wymogi dotyczące drgań i hałasu muszą być uwzględnione przy określeniu miejsca montażu oraz w konkretnych elementach mocowania/mocowaniach w aplikacji,i położenie instalacji musi zapobiegać gromadzeniu się wody na powierzchni/wewnątrz systemu podłączenia.

Typowe zastosowania: system zarządzania cieplnym magazynowaniem energii, kabinet ładowania chłodzony cieczą, system centrum danych

Podstawowe parametry:

Napęd znamionowy: 48VDC

Zakres napięcia roboczego:30-60VDC

Prąd nominalny: 15±5% A

Prędkość nominalna: 120L/min@180Kpa

Moc wejściowa: 700 W±5%

Maksymalny przepływ: 180±5% L/min

Maksymalna głowa: 23±1 m

Zakres prędkości: 2500 obrotów/min 5500 obrotów/min

Oporność: 2,6±3%Ω

Indukcja: Oś Q 14mH Oś D 13mH

BEMF: 24,5±3%V

Liczba par słupów: 3 pary słupów

Wskaźnik izolacji: F

Siła elektryczna: <1mA >500MΩ

Długość pasów: U V W Długość przewodu napędowego 300 mm

Informacje o wtyczce: Amfenol:AT04-3P-RD01-NFK

Instrukcje obsługi sterownika

Rozmiary PCBA: 100 mm*90 mm, Wysokość: 32 mm

Wymiary instalacji sterownika:

Wielkość zlewu: 120 mm*100 mm, grubość zlewu: 8 mm

Wysokość całkowita (włącznie z PCBA):42mm, gniazda montażowe:4mm*5mm(Użyj śrub M3)

Port sterowania wejściem/wyjściem

1. PWM. częstotliwość wejścia PWM: 100-1000Hz (zalecane 200Hz), amplituda PWM: 10-48V, zakres regulacji prędkości cyklu pracy: 0%-10%: zatrzymanie pompy (zalecane jest zatrzymanie sygnału 7%), 11%-55%:Minimalna prędkość pracy pompy; 56%-90%: zakres prędkości liniowych, 91%-100%: maksymalna prędkość pracy pompy
2. Wynik sygnału sprzężenia zwrotnego (typ prądu): wysoki poziom (48V) w przypadku normalnej pracy, niski poziom (<1V) w przypadku usterki, a typowy prąd roboczy w przypadku sprzężenia zwrotnego wynosi 5mA
3. GND, sygnał GND
4. VSP. Analogiczna regulacja napięcia wejściowego (0-10V)
5. 10V. 10V zasilanie.


Rozmiar instalacji pompy

Wydajność pompy

Schematyczny schemat stanowiska badawczego
