3-fazowy sterownik prędkości silnika BLDC o dużej prędkości Pwm

3-fazowy sterownik prędkości silnika BLDC o dużej prędkości Pwm
3-fazowy sterownik prędkości silnika BLDC o dużej prędkości Pwm 3-fazowy sterownik prędkości silnika BLDC o dużej prędkości Pwm

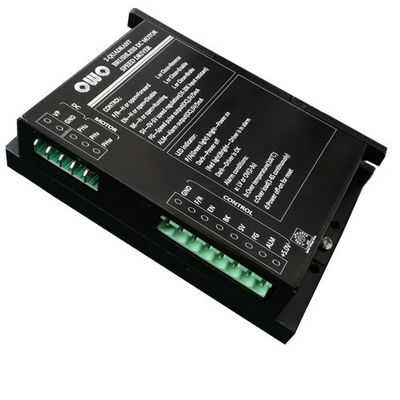

Duży Obraz :  3-fazowy sterownik prędkości silnika BLDC o dużej prędkości Pwm

Szczegóły Produktu:
Miejsce pochodzenia: Chiny
Nazwa handlowa: OWO
Orzecznictwo: CE, RoHs
Numer modelu: JYQD-V6.02A
Zapłata:
Minimalne zamówienie: 1 szt
Cena: Negotiable
Szczegóły pakowania: pudełko kartonowe
Czas dostawy: jak potwierdzono
Zasady płatności: L / C, T / T, Western Union, Paypal
Możliwość Supply: 3000 sztuk / miesiąc

3-fazowy sterownik prędkości silnika BLDC o dużej prędkości Pwm

Opis
Napięcie: 24vdc Osiągam szczyt: 60 A.
Cd: 30A moc: 720 W.
Wejście odniesienia: 0 ~ 5 v / PWM / częstotliwość Silnik napędowy: bezszczotkowy bezczujnikowy silnik
High Light:

3-fazowy sterownik sterownika silnika BLDC

,

szybki kontroler pwm JYQD V6.02A

,

szybki kontroler pwm JYQD V6.02A

2-kwadrantowy, bezszczotkowy sterownik silnika 24 V

3-fazowy sterownik prędkości silnika BLDC o dużej prędkości Pwm 0





Ogłoszenie:

1. Wybierz prąd szczytowy sterownika: Jeśli przedstawiony jest prąd znamionowy Ir silnika, to Ip (A) ≧ 2 * Ir (A).
Jeśli zostanie podana znamionowa moc wyjściowa silnika Pr (W), to Ip (A) ≧ 4 * Pr / Vr.Vr (V) to napięcie znamionowe silnika.
2. Kwadrant jazdy: Kierowcy są wykorzystywani tylko w kwadrancie i Ⅲ.
3. Parametry stałe: Sterownik zostanie utworzony z parametrami pasującymi do silnika.Należy je przedstawić przed złożeniem zamówienia.
a. Liczba biegunów silnika.Domyślne ustawienie to 8-stykowe.
b.Maksymalny zakres prędkości.Domyślne ustawienie to 3000 obr./min przy 8-biegunach.
c. Kąt rozstawienia czujników Halla.Domyślne ustawienie to kąt 120º.
d.Ramp time (typ RC) dla odniesienia SV.Ustawienie domyślne to 0,5 s.
4. Wejście częstotliwości: Moduł transferu FV można dodać do sterownika w celu sterowania częstotliwością (0-3 KHz / TTL) na porcie SV.
5. Działanie hamulca: Gdy port BK zostanie przełączony na niski poziom, silnik zatrzyma się szybko poprzez zwarcie uzwojeń przez dolne tranzystory MOSFET.Prędkość silnika podczas hamowania musi
nie przekracza prędkości bezpiecznego hamowania Ns (patrz schemat połączeń).
6. Zakłócenia z przewodów: Sygnały Halla mogą być zakłócane przez przełączany prąd w przewodach uzwojeń, gdy długość jest większa niż 500 mm.Nie łącz ich ze sobą.Lepiej jest
używać ekranowanych przewodów.
7. Izolacja silnika: czujniki Halla do uzwojeń / czujniki Halla do obudowy silnika / uzwojenia do obudowy silnika
Rezystancja izolacji> 500MOhm przy 500VDC
Wytrzymałość dielektryczna <1mA przy 500VAC / 50-60Hz / 1 minuta


Opis:

Seria S to prosty, kompaktowy przemiennik częstotliwości ze stałymi parametrami i napięciem analogowym 0 ~ 5V lub 0 ~ 100% PWM, a także może mieć częstotliwość 0 ~ 3kHz po dodaniu jednostki FV na PCB. Liczba biegunów silnika, zakres prędkości i czas rampy muszą być przedstawione przed złożeniem zamówienia. zakresy napięcia 12,24,36,48,60VDC. prądy robocze 10,20,30,40,50A. klasa temperatury otoczenia to -40 ~ 65 ℃.



Funkcje:



Technologia montażu powierzchniowego i kompaktowe rozmiary.

♦ 2-kwadrantowe sterowanie prędkością PI w zamkniętej pętli z dobrą liniowością.

♦ Dopasowane parametry dla różnych silników i łatwa obsługa.

♦ Funkcje sterujące włączaniem F / R, hamulcem, prędkością odniesienia, zbyt wysokim napięciem, zbyt niskim napięciem, przegrzaniem i funkcjami wyjściowymi impulsu prędkości (PG), alarmem.

♦ Trzy rodzaje wejść odniesienia: napięcie analogowe, PWM, częstotliwość.

♦ Użytkownik może uzyskać dokładną prędkość silnika poprzez wyjściowe funkcje impulsu prędkości

♦ Nadaje się do 3-fazowych silników BLDC z czujnikami Halla.

♦ Stosowanie wiórów klasy przemysłowej

♦ Dodatkowo wybierz panel pokazujący dodawanie prędkości, może pokazywać prędkość silnika, prędkość swobodnego sterowania, zmienić F / R silnika, silnik Start i Stop



Reguła nazewnictwa:



    BLSD 12 20 DC - 2Q - S -8-040-0,5 - TAP
BLSD: sterownik prędkości BLDC

12: napięcie znamionowe (VDC)

20: Szczytowy limit prądu (A)

DC: wejście zasilania DC

2Q: 2-kwadrantowy tryb jazdy

Seria S: S (mały rozmiar i stały parametr)

8: Liczba biegunów silnika

040: Maksymalny zakres prędkości (obr./min / 100)

0,5: czas rampy odniesienia typu RC SV (S)

T: T = -40 ~ + 65 ºC Ta, bez etykiety = -10 ~ + 45 ºC Ta

A: A = 60º czujnik Halla, bez etykiety = 120º Czujnik Halla

P: P = 0-3 KHz wejście impulsowe przy SV, bez etykiety = 0-5 V przy SV



Sterownik prędkości BLDC serii S 2Q ze stałymi parametrami:



NIE. Model Otaczający
Temp
(ºC)
Napięcie
(VDC)
Szczyt
obecny
Limit
(ZA)
Ciągły
obecny
(ZA)
60º / 120º
hol
Czujnik
fa
PWM
(kHz)
PI Speed
Zamknij pętlę
Kontrola
SV
Rampa
Czas
(S)
SV
Zasięg
(V)
LV i
OV
Limit
Alarm
Wynik
Prędkość
Puls
Wynik
Ciepło
Tonąć

1

BLSD1205DC-2Q-S **** -10 ~ + 45
-40 ~ + 65
12V
(9 ~ 15)
5 2.5 15 0,1 ~
1.0
0 ~ 5 24p / r @
8-biegunowe
X
2 BLSD1210DC-2Q-S **** -10 ~ + 45
-40 ~ + 65
12V
(9 ~ 15)
10 5 15 0,1 ~
1.0
0 ~ 5 24p / r @
8-biegunowe
X
3 BLSD1215DC-2Q-S **** -10 ~ + 45
-40 ~ + 65
12V
(9 ~ 15)
15 7.5 15 0,1 ~
1.0
0 ~ 5 24p / r @
8-biegunowe
X
4 BLSD1220DC-2Q-S **** -10 ~ + 45
-40 ~ + 65
12V
(9 ~ 15)
20 10 15 0,1 ~
1.0
0 ~ 5 24p / r @
8-biegunowe
X
5 BLSD1230DC-2Q-S **** -10 ~ + 45
-40 ~ + 65
12V
(9 ~ 15)
30 15 15 0,1 ~
1.0
0 ~ 5 24p / r @
8-biegunowe
6 BLSD2405DC-2Q-S **** -10 ~ + 45
-40 ~ + 65
24V
(17 ~ 32)
5 2.5 15 0,1 ~
1.0
0 ~ 5 24p / r @
8-biegunowe
X
7 BLSD2410DC-2Q-S **** -10 ~ + 45
-40 ~ + 65
24V
(17 ~ 32)
10 5 15 0,1 ~
1.0
0 ~ 5 24p / r @
8-biegunowe
X
8 BLSD2415DC-2Q-S **** -10 ~ + 45
-40 ~ + 65
24V
(17 ~ 32)
15 7.5 15 0,1 ~
1.0
0 ~ 5 24p / r @
8-biegunowe
X
9 BLSD2420DC-2Q-S **** -10 ~ + 45
-40 ~ + 65
24V
(17 ~ 32)
20 10 15 0,1 ~
1.0
0 ~ 5 24p / r @
8-biegunowe
X
10 BLSD2430DC-2Q-S **** -10 ~ + 45
-40 ~ + 65
24V
(17 ~ 32)
30 15 15 0,1 ~
1.0
0 ~ 5 24p / r @
8-biegunowe
11 BLSD3605DC-2Q-S **** -10 ~ + 45
-40 ~ + 65
36V
(27 ~ 45)
5 2.5 15 0,1 ~
1.0
0 ~ 5 24p / r @
8-biegunowe
X
12 BLSD3610DC-2Q-S **** -10 ~ + 45
-40 ~ + 65
36V
(27 ~ 45)
10 5 15 0,1 ~
1.0
0 ~ 5 24p / r @
8-biegunowe
X
13 BLSD3615DC-2Q-S **** -10 ~ + 45
-40 ~ + 65
36V
(27 ~ 45)
15 7.5 15 0,1 ~
1.0
0 ~ 5 24p / r @
8-biegunowe
X
14 BLSD3620DC-2Q-S **** -10 ~ + 45
-40 ~ + 65
36V
(27 ~ 45)
20 10 15 0,1 ~
1.0
0 ~ 5 24p / r @
8-biegunowe
X
15 BLSD3630DC-2Q-S **** -10 ~ + 45
-40 ~ + 65
36V
(27 ~ 45)
30 15 15 0,1 ~
1.0
0 ~ 5 24p / r @
8-biegunowe
16 BLSD4805DC-2Q-S **** -10 ~ + 45
-40 ~ + 65
48V
(37 ~ 55)
5 2.5 15 0,1 ~
1.0
0 ~ 5 24p / r @
8-biegunowe
X
17 BLSD4810DC-2Q-S **** -10 ~ + 45
-40 ~ + 65
48V
(37 ~ 55)
10 5 15 0,1 ~
1.0
0 ~ 5 24p / r @
8-biegunowe
X
18 BLSD4815DC-2Q-S **** -10 ~ + 45
-40 ~ + 65
48V
(37 ~ 55)
15 7.5 15 0,1 ~
1.0
0 ~ 5 24p / r @
8-biegunowe
X
19 BLSD4820DC-2Q-S **** -10 ~ + 45
-40 ~ + 65
48V
(37 ~ 55)
20 10 15 0,1 ~
1.0
0 ~ 5 24p / r @
8-biegunowe
X
20 BLSD4830DC-2Q-S **** -10 ~ + 45
-40 ~ + 65
48V
(37 ~ 55)
30 15 15 0,1 ~
1.0
0 ~ 5 24p / r @
8-biegunowe

















Typowe połączenia:
