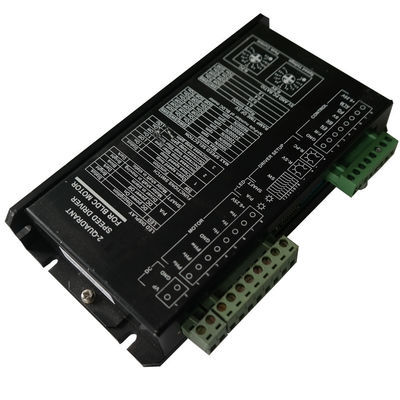

Szczegóły Produktu:
|
| Napięcie: | 48VDC | Osiągam szczyt: | 30A |
|---|---|---|---|
| Cd: | 15A | moc: | 720 W. |
| Wejście odniesienia: | 0 ~ 5 v / PWM / częstotliwość | Rozmiar (L * W * H): | 162 * 82,5 * 29 |
| Czujnik Halla 60 / 120º: | tak | Sterowanie zamknięciem PI Speed: | tak |
| High Light: | Trójfazowy sterownik silnika bldc 48V,3-fazowy sterownik silnika BLDC 30A,trójfazowy bezszczotkowy sterownik silnika prądu stałego 30A |
||
Opis:
Seria N to sterownik prędkości o zmiennych parametrach i zamkniętej pętli PI.Odniesieniem może być napięcie analogowe 0–5 V lub 0–100% PWM.Może to być również częstotliwość 0-3kHz przez dodanie jednostki FV na PCB.Parametry można ustawiać za pomocą przełączników DIP i potencjometrów, takich jak liczba biegunów, prędkość maksymalna, czas rampy, czas filtru pętli i prąd szczytowy itp. Stopnie napięcia to 12,24,36,48 VDC.Aktualne stopnie robocze to 5,10,15A.Stopień temperatury otoczenia to -10∼ + 45ºC, -40∼ + 65ºC
Funkcje:
♦ Technologia montażu powierzchniowego i niewielkie rozmiary.
♦ 2-kwadrantowe sterowanie prędkością PI w zamkniętej pętli z dobrą liniowością.
♦ Zmienne ustawienie parametrów dla różnych silników
♦ Funkcje sterujące F / R, włączanie, hamowanie, funkcje odniesienia prędkości i wyjścia impulsu prędkości (PG), alarm.Ochrona przed przegrzaniem.
♦ Trzy rodzaje wejść odniesienia: napięcie analogowe, PWM, częstotliwość.
♦ Nadaje się do 3-fazowego bezszczotkowego silnika prądu stałego z czujnikami Halla
♦ Stosowanie wiórów klasy przemysłowej.
Reguła nazewnictwa:
BLSD 48 30 DC - 2Q - N - T P
BLSD: sterownik prędkości BLDC
48: Napięcie znamionowe (VDC)
30: Limit prądu szczytowego (A)
DC: wejście zasilania DC
2Q: 2-kwadrantowy tryb jazdy
N:Seria N (normalny rozmiar i zmienne parametry)
T: T = -40 ~ + 65 ºC Ta, bez etykiety = -10 ~ + 45 ºC Ta
P: P = 0-3 KHz wejście impulsowe przy SV, bez etykiety = 0-5 V przy SV
Sterownik prędkości BLDC 2Q serii N ze stałymi parametrami:
| NIE. | Model | Otaczający Temp (ºC) |
Napięcie (VDC) |
Szczyt obecny Limit (ZA) |
Ciągły obecny (ZA) |
60º / 120º sala Czujnik |
fa PWM (kHz) |
PI Speed Zamknij pętlę Kontrola |
SV Rampa Czas (S) |
SV Zasięg (V) |
LV i OV Limit |
Alarm Wynik |
Prędkość Puls Wynik |
| 1 | BLSD1210DC-2Q-N **** | -10 ~ + 45 -40 ~ + 65 |
12V (9 ~ 15) |
10 | 5 | √ | 15 | √ |
0,1 / 0,25 / 0,5 / 1,0 |
0 ~ 5 | √ | √ | 24p / r @ 8-biegunowe |
| 2 | BLSD1220DC-2Q-N **** | -10 ~ + 45 -40 ~ + 65 |
12V (9 ~ 15) |
20 | 10 | √ | 15 | √ |
0,1 / 0,25 / 0,5 / 1,0 |
0 ~ 5 | √ | √ | 24p / r @ 8-biegunowe |
| 3 | BLSD1230DC-2Q-N **** | -10 ~ + 45 -40 ~ + 65 |
12V (9 ~ 15) |
30 | 15 | √ | 15 | √ |
0,1 / 0,25 / 0,5 / 1,0 |
0 ~ 5 | √ | √ | 24p / r @ 8-biegunowe |
| 4 | BLSD2410DC-2Q-N **** | -10 ~ + 45 -40 ~ + 65 |
24V (17 ~ 32) |
10 | 5 | √ | 15 | √ |
0,1 / 0,25 / 0,5 / 1,0 |
0 ~ 5 | √ | √ | 24p / r @ 8-biegunowe |
| 5 | BLSD2420DC-2Q-N **** | -10 ~ + 45 -40 ~ + 65 |
24V (17 ~ 32) |
20 | 10 | √ | 15 | √ |
0,1 / 0,25 / 0,5 / 1,0 |
0 ~ 5 | √ | √ | 24p / r @ 8-biegunowe |
| 6 | BLSD2430DC-2Q-N **** | -10 ~ + 45 -40 ~ + 65 |
24V (17 ~ 32) |
30 | 15 | √ | 15 | √ |
0,1 / 0,25 / 0,5 / 1,0 |
0 ~ 5 | √ | √ | 24p / r @ 8-biegunowe |
| 7 | BLSD3610DC-2Q-N **** | -10 ~ + 45 -40 ~ + 65 |
36V (27 ~ 45) |
10 | 5 | √ | 15 | √ |
0,1 / 0,25 / 0,5 / 1,0 |
0 ~ 5 | √ | √ | 24p / r @ 8-biegunowe |
| 8 | BLSD3620DC-2Q-N **** | -10 ~ + 45 -40 ~ + 65 |
36V (27 ~ 45) |
20 | 10 | √ | 15 | √ |
0,1 / 0,25 / 0,5 / 1,0 |
0 ~ 5 | √ | √ | 24p / r @ 8-biegunowe |
| 9 | BLSD3630DC-2Q-N **** | -10 ~ + 45 -40 ~ + 65 |
36V (27 ~ 45) |
30 | 15 | √ | 15 | √ |
0,1 / 0,25 / 0,5 / 1,0 |
0 ~ 5 | √ | √ | 24p / r @ 8-biegunowe |
| 10 | BLSD4810DC-2Q-N **** | -10 ~ + 45 -40 ~ + 65 |
48V (37 ~ 55) |
10 | 5 | √ | 15 | √ |
0,1 / 0,25 / 0,5 / 1,0 |
0 ~ 5 | √ | √ | 24p / r @ 8-biegunowe |
| 11 | BLSD4820DC-2Q-N **** | -10 ~ + 45 -40 ~ + 65 |
48V (37 ~ 55) |
20 | 10 | √ | 15 | √ |
0,1 / 0,25 / 0,5 / 1,0 |
0 ~ 5 | √ | √ | 24p / r @ 8-biegunowe |
| 12 | BLSD4830DC-2Q-N **** | -10 ~ + 45 -40 ~ + 65 |
48V (37 ~ 55) |
30 | 15 | √ | 15 | √ |
0,1 / 0,25 / 0,5 / 1,0 |
0 ~ 5 | √ | √ | 24p / r @ 8-biegunowe |
